【导读】继电器的触点具有一定的负载能力，当负载能力相对较小时，可以用来代替小型接触器，如电动卷闸门的控制和一些小型家用电器。这样做的好处是，它不仅可以起到控制的作用，而且还可以节省空间，使电器的控制部分更加精巧。
继电器的触点具有一定的负载能力，当负载能力相对较小时，可以用来代替小型接触器，如电动卷闸门的控制和一些小型家用电器。这样做的好处是，它不仅可以起到控制的作用，而且还可以节省空间，使电器的控制部分更加精巧。
这是中央继电器最常见的用途。例如，当电路控制系统中一个接触器的触点需要控制多个接触器或其他部件时，电路中会增加一个中央继电器。我们知道，虽然中央继电器的接触容量不是很大，但它也有一定的承载能力，而且其驱动所需的电流也很小，所以中央继电器可以用来扩大接触容量。
例如，通常不可能直接使用感应开关和三极管的输出来控制负载相对较大的电气元件。相反，在控制电路中使用中央继电器来通过中央继电器控制其他负载，以实现扩大控制容量的目的。
在工业控制电路中，这种情况经常发生。控制要求接触器的常闭触点达到控制目的。然而，接触器本身的常闭触点已经用完，无法完成控制任务。
此时，中央继电器可以与原接触器的线圈并联，并且中央继电器的常闭触点可以用于控制相应的部件，并且可以改变触点类型以达到所需的控制目的。
在一些控制电路中，中央继电器通常用于接通和断开一些电气元件。例如，彩电或显示器中常见的自动消磁电路，三极管控制中央继电器的通断，然后控制消磁线圈的通断。

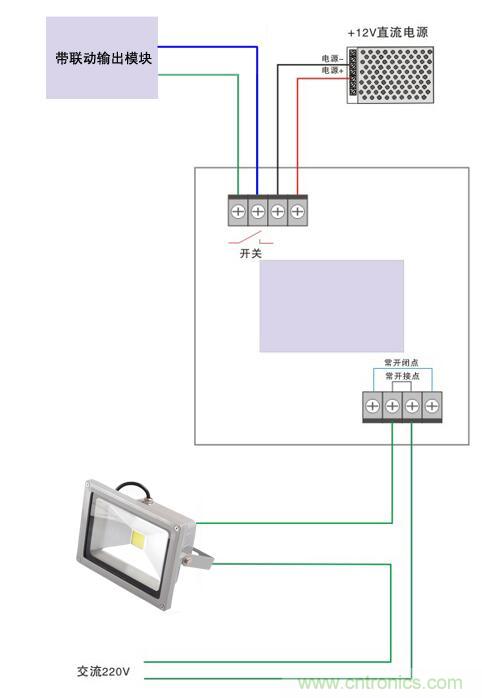

大功率继电器模组接线图

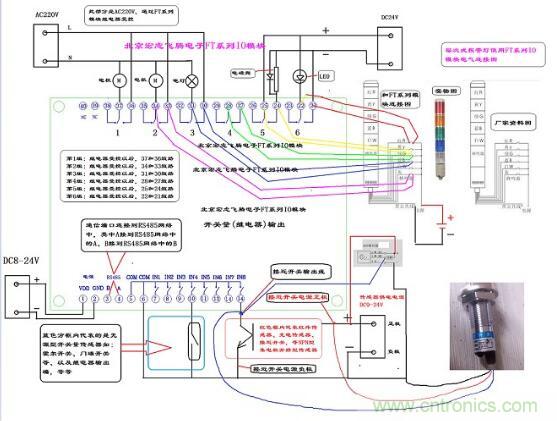

8路继电器模块接线图

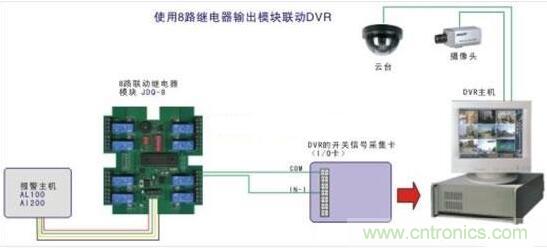

8路继电器输出模块接线图
8路继电器输出模块提供了与DVR接口的开关输出（属于无源的继电器输出接口），通过对报警主机（AL200或AL100C）编程，其某路继电器的输出可与设定的某些探测设备联动，报警主机一旦发现这些探测器有报警，该路继电器合上，给DVR提供一个开关闭合信号（相当于传感器报警），此时DVR会根据预先设置好的位置转动云台，对准发生报警的区域进行摄像。在接线时，只要将继电器的输出直接接到DVR的开关量输入板上，此时，该继电器相对于DVR来说就是一个传感器。
