轮辐式传感器原理和安装方式

发布时间:2020-06-05

【导读】由于它的形状很像带有辐条的车轮,我们称之为轮辐式传感器。由于它的高度很低所以也称为低外形传感器,这种传感器的突出优点是,高度低、精度高、线性度好、抗偏载及侧向力能力强等一系列优点,它即可用于测量压力,也可用于测量拉力,因此特别适用于称重和测力之用。

轮辐式传感器原理

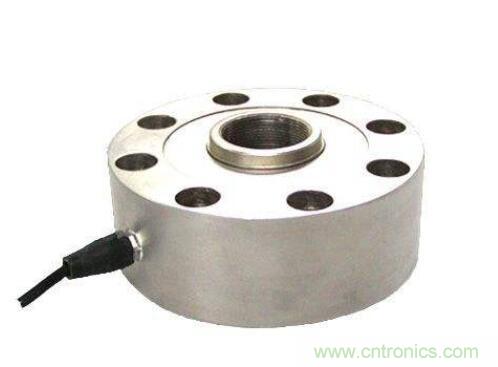

由于它的形状很像带有辐条的车轮,我们称之为轮辐式传感器。由于它的高度很低所以也称为低外形传感器,这种传感器的突出优点是,高度低、精度高、线性度好、抗偏载及侧向力能力强等一系列优点,它即可用于测量压力,也可用于测量拉力,因此特别适用于称重和测力之用。

轮辐式传感器原理和安装方式

轮辐传感器的结构设计主要原则
有很好的刚性,为了使传感器工作状态保持稳定,减轻外界震动干扰的影响,应尽量使弹性体在负荷作用下的弹性位移减少,使之具有较高的固有频率。

要有简单合理的整体性结构。弹性体应尽量为一个整体,避免组合式结构。减少诸如紧固松动、焊接变形等带来的影响。

对作用力位置的变化和干扰力的影响不敏感,弹性体应变敏感区的应力分布,只随作用力的大小而变化,弹性体工作区的工艺性能好,包括机械加工、粘贴和密封安装工艺好。具有低外形结构,安装方便,互换性好,低外形结构可以增强抗偏载,使工作状态稳定。

轮辐式传感器原理和安装方式

轮辐式传感器安装方式
轮辐称重传感器属于测力传感器,它常用于静态测量和动态测量。其原理为弹性体(弹性元件,敏感梁)在外力作用下产生弹性变形,使粘贴在他表面的电阻应变片(转换元件)也随同产生变形,电阻应变片变形后,它的阻值将发生变化(增大或减小) ,再经相应的测量电路把这一电阻变化转换为电信号,从而完成了将外力变换为电信号的过程。

轮辐称重传感器的安装方法不同的传感器它的安装方式也是有所差异的,总体来说称重传感器要有一处用于固定, -处用于受力。要保证固定的一段安全牢靠,受力的一段不会产生偏载。最后,轮辐称重传感器的接线方法最为常见的称重传感器都是使用的四芯屏蔽线,一般来说颜色分为红、 黑、绿、白四个颜色的电线。其中红黑接激励电源,一般来说激励电源电压为直流5- 10VDC ,红色接电源正,黑色接电源负:;绿白是接仪表信号的,绿色接信号+ ,白色接信号。其中还有一根黑粗线是 屏蔽线,可以接地或者接外壳,其实黑粗线就是屏蔽电缆外面的屏蔽层用热缩管套上的。
