双二极管并联的作用

发布时间:2019-09-24

【导读】一般来讲,晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层,构成自建电场。

双二极管并联的作用
1、能够承受更大的电流并起到分流作用
2、当其中一个二极管损坏了,另一个二极管能让电路可以继续工作
3、2个二极管的并联使用,很多时候是很多厂家故意为之的,那就是,那就是为了降低电源的输出内阻

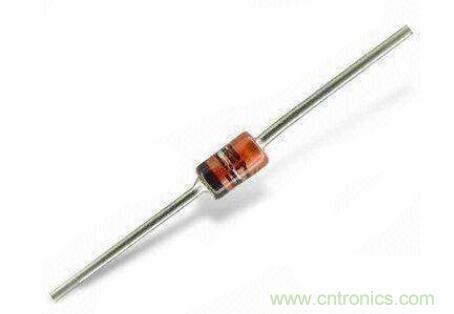

一般来讲,晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层,构成自建电场。

当外加电压等于零时,由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态,这也是常态下的二极管特性。

双二极管并联的作用

两个肖特基二极管并联的作用
肖特基二极管是多子导电,特点是结压降小,工作频率高,电流大。

两个同向并联,理论上可以允许双倍于一个管子的电流通过(条件是两个二极管的结压降必须相同,如果不同则最大允许电流要降低,不然的话先烧压降大的,烧断后另一个承受全部电流,也立即烧毁)。同向并联的另一个用途就是电路对结电容有特殊需要,两个并联后结电容才足够大。(如利用结电容进行调谐或选频)

两个逆向并联,一般是用于电压钳位,限制该点的电压值无论正反向都不超过二极管的正向导通电压值。
