【导读】可变电容器是一种电容量可以在一定范围内调节的电容器，通过改变极片间相对的有效面积或片间距离改变时，它的电容量就相应地变化。通常在无线电接收电路中作调谐电容器用。
什么是可变电容器
可变电容器是一种电容量可以在一定范围内调节的电容器，通过改变极片间相对的有效面积或片间距离改变时，它的电容量就相应地变化。通常在无线电接收电路中作调谐电容器用。
可变电容器，简称“可变电容、可调电容”（英文：Variable / adjustable Capacitor），是一种电容量可以在一定范围内连续调节、可变的电容器。 其原理，一般是通过改变极片间相对的有效面积或片间距离，它的电容量就相应地变化。可变电容，一般在无线电（如收音机、电视机）或NFC/RFID读卡器等设备的各种调谐及振荡电路中作为调谐、补偿电容器/校正电容器广泛使用。
可变电容器结构及工作原理
不论是哪一类可变电容器，其电极都是由两组相互绝缘的金属片组成。下面，我们以最早期的空气介质可变电容器（可变电容器里的一种电容）来说明其结构和工作原理： 如图2所示，两组电极中固定不变的一组为定片，能转动的一组为动片，动片与定片之间以空气作为介质。当转动空气介质可变电容器的动片使之全部旋进定片间时，其电容量为最大；反之，将动片全部旋出定片间时，电容量最小。
实际应用中，几只可变电容器的动片可合装在同一转轴上，组成同轴可变的电容器（俗称双联、三联、甚至N联等）。可变电容器都有一个长柄，可装上拉线或拨盘调节。因此，空气介质可变电容器又分为空气单连可变电容器（简称空气单连）和空气双连可变电容器（简称空气双连，它由两组动片、定片组成，可以同轴同步旋转）。
可变电容器起什么作用
可变电容器的主要作用是改变和调节回ATMEGA324P-20MU路的谐振频率，广泛应用在调谐放大、选频振荡等电路中。
1.谐振回路

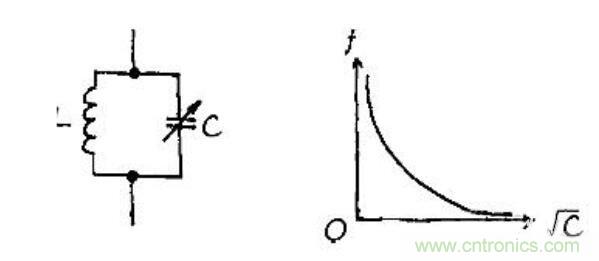

如图所示，LC谐振回路，改变可变电容器C的容量就可以改变谐振频率。谐振频率和电容量的平方成反比，公式如下：
2.选频振荡

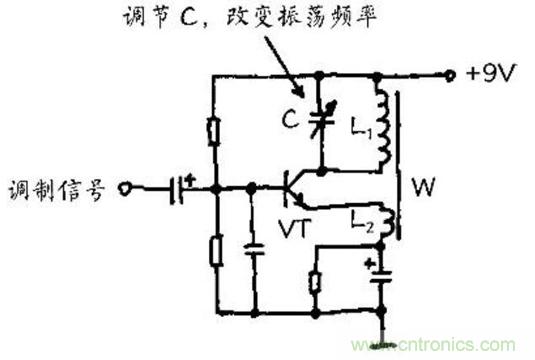

电容应应用在振荡器可以使振荡频率在一定范围内连续可调。在高频信号好发生器电路中，调节单恋可变电容器C，其输出信号频率即可根据需要改变。
3.调谐

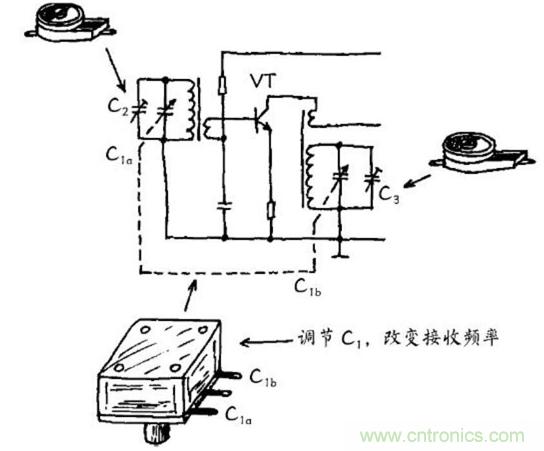

常用于收音机的调谐回路，起到选择电台的作用。如下图，此电路为超外差收音机变频级电路，双连可变电容器C1中的一连C1a介入天线输出回路，另一连C1b接入本机振荡回路，调节C1两连容量同步改变即可改变接收频率。C2，C3均为微调电容器，分别用于天线输入回路和本机振荡回路的频率校准。
