绕线电感适用于电源供应电路，该产品被广泛用于微型电视、液晶电视、摄影机等。



贴片绕线电感的作用。基本作用：滤波、振荡、延迟、陷波等;形象说法：“通直流，阻交流”



细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等;变压器可以进行交流耦合、变压、变流和阻抗变换等。



贴片绕线电感的作用似乎有些对立，我们说过电容是通交阻直，而电感恰好相反，它的作用是通直阻交，本来嘛！直流电通过电感时产生的磁场方向大小是一致的，不会变化。



而交流电是正负发生变化的，所以磁场也会发生变化，由于从正（负）到负（正）是一个很短的时间，假设先是正电位并不断上升，那么电感周围的磁场不断增加，到顶时是最大，这时电位开始下降，由于周围有磁场存在，电感此时会把周围的磁场转换为电能，使电能能维持一段时间，反之一样，从而就阻止了交流电的通过。





什么因素影响绕线电感？

答案是导线跟磁芯会影响绕线电感。



磁芯和导线是构成绕线电感的两大最核心材料，影响着电感的最基础性能。



磁芯对绕线电感的影响

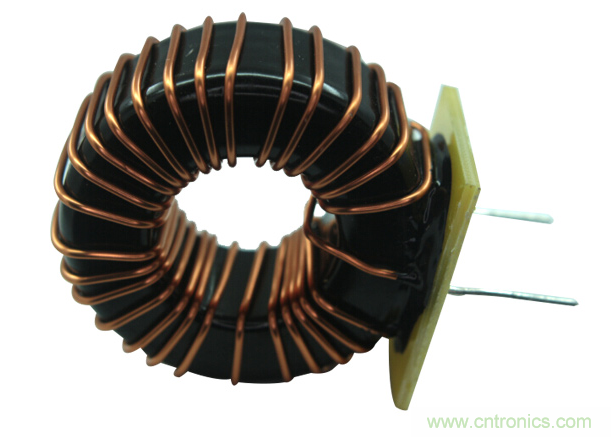

工字电感，R棒电感，磁环电感线圈以及绝大多数的贴片功率电感都是典型的绕线电感。他们共同的特点就是由漆包线缠绕着磁芯。磁芯对绕线电感的影响包括感量，DCR，额定电流等方面，这种影响跟磁芯的材料，规格尺寸等等都有关系。



1、磁芯材料对绕线电感的影响

不同磁芯材料具有不同的磁通量，如果保其他因素不变，更换形状及规格尺寸完全相同但是不同材料的磁芯，将会影响绕线电感的电感量。



根据绕线电感的电感量计算公式L=（k*μ0*μs*N*N*S）/l可知。磁芯材料的磁导率μs越大，则绕线电感的电感量越高。



2、磁芯规格尺寸对绕线电感的影响

我们知道，有磁芯的线圈拥有比空心线圈电感量大。磁芯对绕线电感的电感量有加强的影响。一般来说，在保证绕线电感匝数不变的情况下，我们可以另外一个电感量计算公式 L=μ×S*（N*N）/ l知道：磁芯越粗（磁芯直径增加），S变大则电感量越大。而如果保证其他在其它参数不变的情况下，磁芯直径增加，感值变小，DCR变大，直流叠加能力变大。原因是铜线隔断磁通，让磁路变长，总磁阻变大，L=N^2/R， R变大，L变小。另外磁芯规格尺寸对还会影响到绕线电感的封装尺寸，磁芯规格越大，当然电感的封装尺寸也越大。



3、磁芯影响绕线电感的使用范围

运用不同磁芯制作的绕线电感，因为磁芯材料性能的限制，其使用范围也会有所不同。例如铁氧体磁芯的绕线电感其DCR较大，居里温度高，可用作功率电感，扼流圈，储能电感而铁粉芯材料的绕线电感具有较强的EMC特性，更适合做减少电磁干拢的滤波器使用。
