水位传感器原理

发布时间:2012-11-24

水位传感器的结构

  水位传感器,它包括浮子、磁铁、支架、线性输出的霍尔元件传感器、放大电路,霍尔元件传感器设置在支架的上部,磁铁设置在霍尔元件传感器的下方,磁铁与浮子连接;霍尔元件传感器的输出端通过放大电路与显示仪表的输入端连接。霍尔元件传感器为线性输出的霍尔元件传感器。下面我们就介绍一下水位传感器的原理

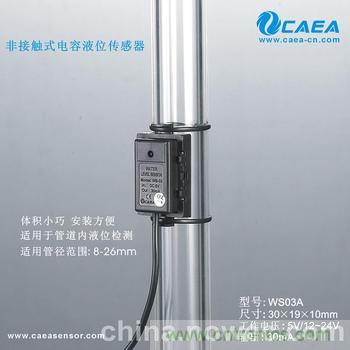

                                        水位传感器
                                                                             水位传感器

水位传感器的原理

      容器内的水位传感器,将感受到的水位信号传送到控制器,控制器内的计算机将实测的水位信号与设定信号进行比较,得出偏差,然后根据偏差的性质,向给水电动阀发出"开""关"的指令,保证容器达到设定水位。进水程序完成后,温控部份的计算机向供给热媒的电动阀发出"开"的指令,于是系统开始对容器内的水进行加热。到设定温度时。控制器才发出关阀的命令、切断热源,系统进入保温状态。程序编制过程中,确保系统在没有达到安全水位的情况下,控制热源的电动调节阀不开阀,从而避免了热量的损失与事故的发生。
                                             水位传感器的原理

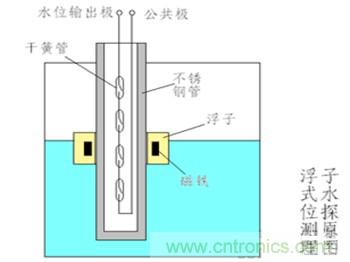

                                                                    水位传感器原理图



  水位传感器广泛用于水厂、炼油厂、化工厂、玻璃厂、污水处理厂、高楼供水系统、水库、河道、海洋等对供水池、配 水池、水处理池、水井、水罐、水箱、油井、油罐、油池及对各种液体静态、动态液位的测量和控制。以上就是我为大家介绍的水位传感器的原理。希望能为大家带来帮助!
