电子保险丝的选择与定义

目前,电子保险丝的选择与定义在当代的应用可谓是越来越广泛,在为电子应用选择保险丝时需要考虑的诸多因素。电子保险丝的选择与定义是值得我们好好学习的,现在我们就深入了解电子保险丝的选择与定义。  ---查看全文 >>

关键字:保险丝 选择要素

电子保险丝的选择与定义

选择要素

目前,电子保险丝的选择与定义在当代的应用可谓是越来越广泛,在为电子应用选择保险丝时需要考虑的诸多因素。电子保险丝的选择与定义是值得我们好好学习的,现在我们就深入了解电子保险丝的选择与定义。

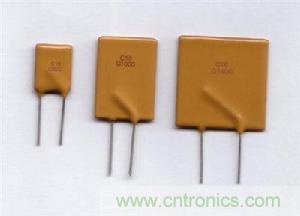

电子保险丝
电子保险丝

1.正常工作电流

2.应用电压(交流或直流)

3.环境温度

4.必须使保险丝断开的过载电流及时长

5.最大故障电流

6.脉冲、浪涌电流、突入电流、​​启动电流及电路瞬变

7.物理尺寸限制,如长度、直径或高度等

8.所需的机构认证,如UL、CSA、VDE、METI、MITI或军用标准等

9.保险丝的特性(安装类型/外形尺寸、易于拆卸、轴向引线、可视读数等)


10.保险丝座的特性(如适用)以及相关的重新定额(保险丝夹、安装盒、面板安装、PC板安装、RFI屏蔽等)

11.生产前的应用测试和验证
电子保险丝
电子保险丝

定义和术语

环境温度:是指紧靠保险丝的空气的温度,不要与“室温”混淆。 保险丝的环境温度在很多情况下会明显高一些,因为保险丝多处于封闭的环境中(如面板封装保险丝座),或者安装在靠近电阻、变压器等其他发热元件的位置。

分断能力:
也称为额定分断电流或额定短路电流,是指保险丝可以在额定电压下安全断开的最大允许电流。 请参阅本部分中有关额定分断电流的定义,了解更多信息。

额定电流:保险丝的标称安培值。 它是由制造商在一系列受控测试条件下确定的保险丝能够承载的电流值(参见“重新定额”)。

产品目录中的保险丝零件编号包含系列标识和额定安培值。 请参考“保险丝选择指南”部分,了解正确选择保险丝的有关说明。

重新定额:在25ºC的环境温度条件下,建议保险丝的工作电流不应超过标称额定电流的75%(标称额定电流采用受控测试条件测定)。 这些测试条件是UL/CSA/ANCE(墨西哥)248-14“补充过流保护保险丝”中的一部分,其主要目的是针对用于火灾预防等用途的制造产品的持续控制规定所需的通用测试标准。

这些标准的一些常见变量包括: 全封闭保险丝座,高接触电阻,空气流动,瞬态尖峰,以及连接电缆尺寸的变化(直径和长度)。 保险丝本质上是感温器件。 在保险丝负载达到其标称值(通常表示为额定值的100%)时,哪怕受控测试条件出现微小的变化,也可能极大地影响保险丝的预期寿命。

电路设计工程师应该清楚地认识到,设置这些受控测试条件的目的是为了让保险丝制造商针对其产品保持统一的性能标准,并同时考虑到其应用中的各种变化条件。 为了对这些变量进行补偿,电路设计工程师通常不会使其保险丝承受的负载超过制造商规定的标称额定值的75%,同时还要注意必须提供充分的过载和短路保护,以确保保险丝能对设备进行无故障的长时间保护。

此处讨论的保险丝都是感温器件,其额定值是在25°C的环境温度下确定的。 电流在通过保险丝时所产生的保险丝温度可随环境温度的变化升高或降低。

“保险丝选择指南”部分的环境温度图说明了环境温度对保险丝标称额定电流的影响。 大多数传统的Slo-Blo®保险丝设计都采用了熔断温度较低的材料,因此对环境温度变化更加敏感。

尺寸规格:除非另有说明,否则所有尺寸的单位均为英寸。

本产品目录中保险丝的尺寸从近似的0402芯片尺寸(0.041"长 x 0.020"宽 x 0.012"高)到5 AG不等,通常也称为“小型”保险丝(直径13/32" x 长度11/2")。 多年以来,随着新产品的不断开发,保险丝的规格也在不断发展,以满足各种电路保护需求。

最早的保险丝都是一些简单的明线装置,到十九世纪九十年代,爱迪生发明了把细导线装在灯座里的第一款插塞式保险丝。 1904年,美国Underwriters Laboratories公司制定了保险丝尺寸和额定值规范,以满足相关的安全标准。 可再用型保险丝和汽车保险丝出现在1914年。1927年,Littelfuse开始为刚刚发展起来的电子工业生产安培数很低的保险丝。

下图中的保险丝尺寸始于早期的“汽车玻璃(Automobile Glass)”保险丝,从而产生了“AG”一词。 不同的厂家在开始生产新尺寸的保险丝时,会按照时间顺序用数字来标示保险丝: 例如,“3AG”是指在市场上推出的第三种尺寸。 其他非玻璃保险丝的尺寸和构造取决于功能要求,但它们仍然保留了玻璃保险丝的长度或直径规格。

其标号也从AG改为AB,表示其外管是采用酚醛树脂、纤维、陶瓷或非玻璃的类似材料制成。 图中所示尺寸最大的保险丝是5AG,也称为“MIDGET”(小型保险丝),该名称源自于这种保险丝在电气行业的应用以及《美国国家电气规范》的规定范围,该规范通常将9/16" × 2"的保险丝视为现行使用的最小的标准保险丝。
电子保险丝
电子保险丝

综上所述,本文列出保险丝选择时需注意的因素,以及保险丝常用的专业术语的解释。相信大家对电子保险丝的选择与定义的认识越来越深入,希望本文能对各位读者有比较大的参考价值。
