并口定义

 并口,它指的是什么呢?并口定义又是指的是什么呢?我们应该如何去了解并口和并口定义比较合适呢?小编收集整理了一些相关资料,希望对大家学习了解有帮助。

并行接口:数据以并行方式传送,每次传送一个字节(8位)或字(16位) 。特点:速度比串行口快的多(150K~ 2MB/s);接口线多。
用途:PC机并行接口一般用于接打印机,早期也可用于接外置硬盘、光驱等。

STB: 低电平有效,用于主机对打印机的数据选通。
AUTO LF: 低电平有效,打印完后自动走纸换行。
INIT: 低电平有效,使打印机的控制器初始化信号,并同时清除打印缓冲区。
SLCT IN: 低电平有效,使打印机处于联机状态。
ACK: 低电平有效,表示打印机准备好,可以接收数据。
BUSY: 高电平有效,表示打印机处于忙状态。
PE: 高电平有效,表示打印机缺纸。
SLCT: 高电平有效,表示打印机为联机状态。
ERROR: 低电平有效,表示打印机出错,包括无纸、脱机以及错误状态。

25针并口定义 25针并口线定义
类别:网文精粹

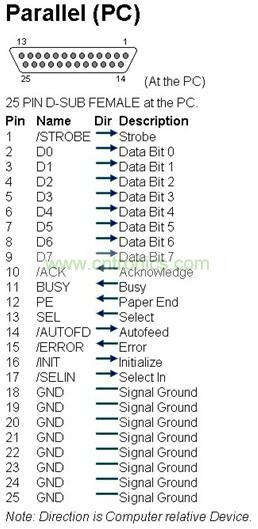

25针并口定义
Pin Name Dir Description
1 /STROBE -> Strobe
2 D0 -> Data Bit 0
3 D1 -> Data Bit 1
4 D2 -> Data Bit 2
5 D3 -> Data Bit 3
6 D4 -> Data Bit 4
7 D5 -> Data Bit 5
8 D6 -> Data Bit 6
9 D7 -> Data Bit 7
10 /ACK <- Acknowledge
11 BUSY <- Busy
12 PE <- Paper End
13 SEL <- Select
14 /AUTOFD -> Autofeed
15 /ERROR <- Error
16 /INIT -> Initialize
17 /SELIN -> Select In
18 GND -- Signal Ground
19 GND -- Signal Ground
20 GND -- Signal Ground
21 GND -- Signal Ground
22 GND -- Signal Ground
23 GND -- Signal Ground
24 GND -- Signal Ground
25 GND -- Signal Ground
25针并口线定义

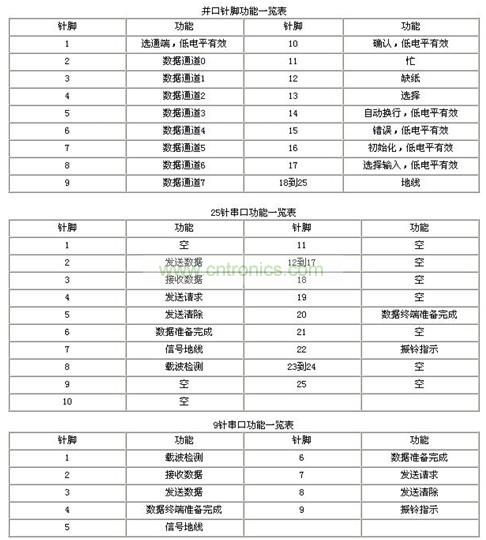

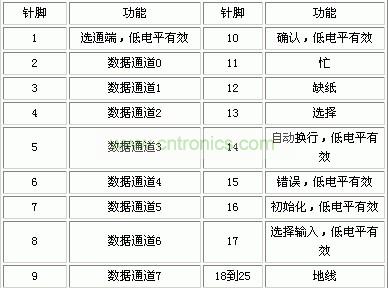

并口定义

并口定义

并口定义
并口定义
