贴片迭层高频电感及贴片电感类型

发布时间:2019-04-28

【导读】片式电感器主要有4种类型,即绕线型、叠层型、编织型和薄膜片式电感器。常用的是绕线式和叠层式两种类型。

片式电感器主要有4种类型,即绕线型、叠层型、编织型和薄膜片式电感器。常用的是绕线式和叠层式两种类型。前者是传统绕线电感器小型化的产物;后者则采用多层印刷技术和叠层生产工艺制作,体积比绕线型片式电感器还要小,是电感元件领域重点开发的产品。

绕线型,它的特点是电感量范围广(mH~H),电感量精度高,损耗小(即Q大),容许电流大、制作工艺继承性强、简单、成本低等,但不足之处是在进一步小型化方面受到限制。陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值,因而在高频回路中占据一席之地。TDK的NL系列电感为绕线型,,精度5%,高Q值,可以满足一般需求。NLC型适用于电源电路,额定电流可达300mA;NLV型为高Q值,环保(再造塑料),可与NL互换;NLFC有磁屏,适用于电源线。

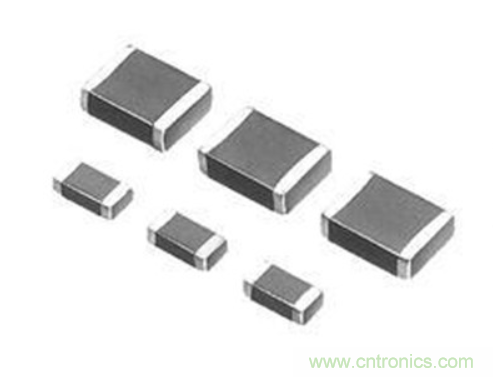

贴片迭层高频电感及贴片电感类型

叠层型,它具有良好的磁屏蔽性、烧结密度高、机械强度好。不足之处是合格率低、成本高、电感量较小、Q值低。它与绕线片式电感器相比有诸多优点:尺寸小,有利于电路的小型化,磁路封闭,不会干扰周围的元器件,也不会受临近元器件的干扰,有利于元器件的高密度安装;一体化结构,可靠性高;耐热性、可焊性好;形状规整,适合于自动化表面安装生产。

TDK的MLK型电感,尺寸小,可焊性好,有磁屏,采用高密度设计,单片式结构,可靠性高;MLG型的感值小,采用高频陶瓷,适用于高频电路;MLK型工作频率12GHz,高Q,低感值(1n~22nH)
薄膜片式,具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。其内电极集中于同一层面,磁场分布集中,能确保装贴后的器件参数变化不大,在100MHz以上呈现良好的频率特性。
编织型,特点是在1MHz下的单位体积电感量比其它片式电感器大、体积小、容易安装在基片上。用作功率处理的微型磁性元件。

 贴片迭层高频电感及贴片电感类型

贴片迭层高频电感,其实就是空心电感.特性完全相同,不过因为容易固定,可以小型化。贴片迭层高频电感跟空心电感比较, 因为空气不是好的固定物,但空气的相对导磁率是一,在高频很好用, 故此,找一些相对导磁率是一,又是很好的固定物,那不是很好。 绝大部份的物质,对导磁率都是一, 最便宜的就是石头,贴片迭层高频电感的材质就是石头也就是硅。

总之,贴片迭层高频电感材质是可以做成积层贴片,方便印刷线路,我们不单不希望贴片迭层高频电感的材质有特性,我们希望它完全没有特性更佳,使得贴片迭层高频电感特性完全像空心线圈,而且因为能固定,所以变异很小很小, 在制程上,因为迭层制程,更可以尽量小型化。 Z=2*圆周率*频率*电感值 ,2和圆周率是常数,不管它们,相同的阻抗,频率越高,代表电感值可以越小, 现时通讯产品的频率就是越来越高, 这代表,感值需求越来越小。

感值越小,代表我们可以做得更小颗,更不用高导磁率的磁性材料,用空气,用石头就可以了,所以,贴片迭层高频电感的使用量一定会越来越多,这是人类发展的必然趋势。
