场效应管工作原理

场效应管工作原理

场效应管工作原理用一句话说,就是“漏极-源极间流经沟道的id,用以门极与沟道间的pn结形成的反偏的门极电压控制id”。更正确地说,id流经通路的宽度,即沟道截面积,它是由pn结反偏的变化,产生耗尽层扩展变化控制的缘故。

1.什么叫场效应管?
    FET
Field-Effect-Transistor的缩写,即为场效应晶体管。一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。FET应用范围很广,但不能说现在普及的双极型晶体管都可以用FET替代。然而,由于FET的特性与双极型晶体管的特性完全不同,能构成技术性能非常好的电路。

2. 场效应管的工作原理:
场效应管的工作原理

(a) JFET的概念图
场效应管的工作原理

(b) JFET的符号

1(b)门极的箭头指向为p指向 n方向,分别表示内向为n沟道JFET,外向为p沟道JFET。 图1a)表示n沟道JFET的特性例。以此图为基础看看JFET的电气特性的特点。

首先,门极-源极间电压以0V时考虑(VGS =0)。在此状态下漏极-源极间电压VDS 0V增加,漏电流ID几乎与VDS 成比例增加,将此区域称为非饱和区。VDS 达到某值以上漏电流ID 的变化变小,几乎达到一定值。此时的ID 称为饱和漏电流(有时也称漏电流用IDSS 表示。与此IDSS 对应的VDS 称为夹断电压VP ,此区域称为饱和区。 其次在漏极-源极间加一定的电压VDS (例如0.8V)VGS 值从0开始向负方向增加,ID 的值从IDSS 开始慢慢地减少,对某VGS ID =0。将此时的VGS 称为门极-源极间遮断电压或者截止电压,用VGS (off)示。n沟道JFET的情况则VGS (off) 值带有负的符号,测量实际的JFET对应ID =0VGS 因为很困难,在放大器使用的小信号JFET,将达到ID =0.1-10μA VGS 定义为VGS (off) 的情况多些。 关于JFET为什么表示这样的特性,用图作以下简单的说明。
场效应管的工作原理

场效应管工作原理用一句话说,就是"漏极-源极间流经沟道的ID ,用以门极与沟道间的pn结形成的反偏的门极电压控制ID "。更正确地说,ID 流经通路的宽度,即沟道截面积,它是由pn结反偏的变化,产生耗尽层扩展变化控制的缘故。 VGS =0的非饱和区域,图10.4.1(a)表示的过渡层的扩展因为不很大,根据漏极-源极间所加VDS的电场,源极区域的某些电子被漏极拉去,即从漏极向源极有电流ID 流动。达到饱和区域如图10.4.2(a)所示,从门极向漏极扩展的过度层将沟道的一部分构成堵塞型,ID饱和。将这种状态称为夹断。这意味着过渡层将沟道的一部分阻挡,并不是电流被切断。 在过渡层由于没有电子、空穴的自由移动,在理想状态下几乎具有绝缘特性,通常电流也难流动。但是此时漏极-源极间的电场,实际上是两个过渡层接触漏极与门极下部附近,由于漂移电场拉去的高速电子通过过渡层。 如图10.4.1(b)所示的那样,即便再增加VDS ,因漂移电场的强度几乎不变产生ID 的饱和现象。 其次,如图10.4.2(c)所示,VGS 向负的方向变化,让VGS =VGS (off) ,此时过渡层大致成为覆盖全区域的状态。而且VDS 的电场大部分加到过渡层上,将电子拉向漂移方向的电场,只有靠近源极的很短部分,这更使电流不能流通。

3.场效应管的分类和结构:

场效应管分结型、绝缘栅型两大类。结型场效应管(JFET)因有两个PN结而得名,绝缘栅型场效应管(JGFET)则因栅极与其它电极完全绝缘而得名。目前在绝缘栅型场效应管中,应用最为广泛的是MOS场效应管,简称MOS管(即金属-氧化物-半导体场效应管MOSFET);此外还有PMOSNMOSVMOS功率场效应管,以及最近刚问世的πMOS场效应管、VMOS功率模块等。 按沟道半导体材料的不同,结型和绝缘栅型各分沟道和P沟道两种。若按导电方式来划分,场效应管又可分成耗尽型与增强型。结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。 场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类。见下图。
场效应管的工作原理

4、场效应三极管的型号命名方法

现行有两种命名方法。第一种命名方法与双极型三极管相同,第三位字母J代表结型场效应管,O代表绝缘栅场效应管。第二位字母代表 材料,DP型硅,反型层是N沟道;CN型硅P沟道。例如,3DJ6D是结型N沟道场效应三极管,3DO
6C 是绝缘栅型N沟道场效应三极管。 第二种命名方法是CS××#CS代表场效应管,××以数字代表型号的序号,#用字母代表同一型号中的不同规格。例如CS14ACS45G等。

5、场效应管的参数

场效应管的参数很多,包括直流参数、交流参数和极限参数,但一般使用时关注以下主要参数:
1. IDSS — 饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中,栅极电压U GS=0时的漏源电流。2. UP — 夹断电压。是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压。3. UT — 开启电压。是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压。4. gM — 跨导。是表示栅源电压U GS — 对漏极电流I D的控制能力,即漏极电流I D变化量与栅源电压UGS变化量的比值。gM 是衡量场效应管放大能力的重要参数。5. BUDS — 漏源击穿电压。是指栅源电压UGS一定时,场效应管正常工作所能承受的最大漏源电压。这是一项极限参数,加在场效应管上的工作电压必须小于BUDS6. PDSM — 最大耗散功率。也是一项极限参数,是指场效应管性能不变坏时所允许的最大漏源耗散功率。使用时,场效应管实际功耗应小于PDSM并留有一定余量。7. IDSM — 最大漏源电流。是一项极限参数,是指场效应管正常工作时,漏源间所允许通过的最大电流。场效应管的工作电流不应超过IDSM6、场效应管的作用1.场效应管可应用于放大。由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器。2.场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。3.场效应管可以用作可变电阻。4.场效应管可以方便地用作恒流源。5.场效应管可以用作电子开关7、常用场效用管
1
MOS场效应管

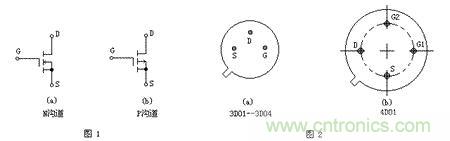

即金属-氧化物-半导体型场效应管,英文缩写为MOSFETMetal-Oxide-Semiconductor Field-Effect-Transistor),属于绝缘栅型。其主要特点是在金属栅极与沟道之间有一层二氧化硅绝缘层,因此具有很高的输入电阻(最高可达1015Ω)。它也分N沟道管和P沟道管,符号如图1所示。通常是将衬底(基板)与源极S接在一起。根据导电方式的不同,MOSFET又分增强型、耗尽型。所谓增强型是指:当VGS=0时管子是呈截止状态,加上正确的VGS后,多数载流子被吸引到栅极,从而增强了该区域的载流子,形成导电沟道。耗尽型则是指,当VGS=0时即形成沟道,加上正确的VGS时,能使多数载流子流出沟道,因而耗尽了载流子,使管子转向截止。
 N沟道为例,它是在P型硅衬底上制成两个高掺杂浓度的源扩散区N+和漏扩散区N+,再分别引出源极S和漏极D。源极与衬底在内部连通,二者总保持等电位。图1a)符号中的前头方向是从外向电,表示从P型材料(衬底)指身N型沟道。当漏接电源正极,源极接电源负极并使VGS=0时,沟道电流(即漏极电流)ID=0。随着VGS逐渐升高,受栅极正电压的吸引,在两个扩散区之间就感应出带负电的少数载流子,形成从漏极到源极的N型沟道,当VGS大于管子的开启电压VTN(一般约为+2V)时,N沟道管开始导通,形成漏极电流ID
场效应管的工作原理

国产N沟道MOSFET的典型产品有3DO13DO23DO4(以上均为单栅管),4DO1(双栅管)。它们的管脚排列(底视图)见图2
    MOS
场效应管比较娇气。这是由于它的输入电阻很高,而栅-源极间电容又非常小,极易受外界电磁场或静电的感应而带电,而少量电荷就可在极间电容上形成相当高的电压(U=Q/C),将管子损坏。因此了厂时各管脚都绞合在一起,或装在金属箔内,使G极与S极呈等电位,防止积累静电荷。管子不用时,全部引线也应短接。在测量时应格外小心,并采取相应的防静电感措施。

MOS
场效应管的检测方法
1).准备工作 测量之前,先把人体对地短路后,才能摸触MOSFET的管脚。最好在手腕上接一条导线与大地连通,使人体与大地保持等电位。再把管脚分开,然后拆掉导线。
2).判定电极 将万用表拨于R×100档,首先确定栅极。若某脚与其它脚的电阻都是无穷大,证明此脚就是栅极G。交换表笔重测量,S-D之间的电阻值应为几百欧至几千欧,其中阻值较小的那一次,黑表笔接的为D极,红表笔接的是S极。日本生产的 本文链接:http://baike.cntronics.com/abc/3550
