MCC马达控制中心

什么是MCC马达控制中心

马达控制中心,即所谓的MCC(MOTOR CONGTRL CENTER).一般在单独的房间内,集中控制某一片区的电机，便于维修和管理.例如我们公司的MCC,包括进线柜、电容柜、联络柜、馈线柜和PLC控制柜组成。

电动机控制中心MCC的水平也得到迅速发展。MCC指将接于交流低压回路的电动机全套控制和保护设备，按一定规格系统装配成标准化的单元组件每台组件控制相应规格的一台电动机，将此标准的单元组件装成柜体实现多台电动机的集中控制。

在国民经济的各领域中，如电力、石油、化工、冶金、矿山、造纸、轻工、汽车、船舶工业、交通运输、市政建设、食品饮料、水处理、垃圾处理、制药等，电动机得到越来越广泛的应用。为了使电动机正常运行和可靠工作，需要对单台电动机和一条生产线的电动机进行统一的控制和保护。

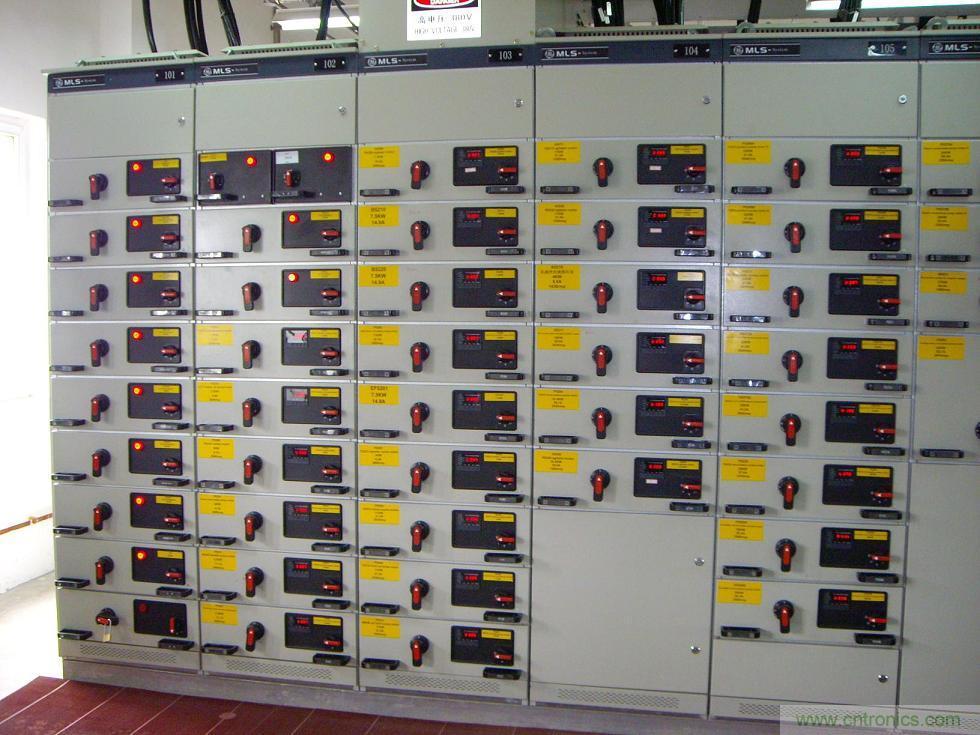

图一：MCC马达控制中心

MCC马达控制中心结构特点

1、抽屉式功能单元
抽屉由包含若干机械机构的功能部件构成，这些机构保证了抽屉有连接/试验/分离/移出等位置，并可在不同位置分别用挂锁进行锁定。同时，也把显示、控制及人机接口元件集成在前面板上。
通过操手柄和大联锁，可以准确地将抽屉定位在连接/试验/分离/移出等位置。各个位置在前面板上均有相应的标识，简单、直观。
当断路器合阐时，由机械联锁装置禁止抽屉移动，以保证操作的安全性。
在操作过程中，有可能进整定或检查抽屉内部的情况，因而需要打开抽屉面板，此时，可用相应的解锁工具将抽屉面板打开。
各抽屉单元完全独立，抽屉间完全隔离。

2、固定分隔式功能单元（基于固定式或插入式元件）
此类功能单元保留了固定单元结构简单操作方便的优点，同时也有抽屉柜功能单元分隔明确、隔离可靠的特点。适用于配电回路或电动机控制回路均可。
插入元件可以抽出来进行维护或更换而不需要切断电源，这类元件的使用，而不会影响到整个配电系统的其它回路。
通过操作机构和面板上旋转手柄的联锁，可以保证在断路器合闸时无法开门，增强了设备的安全性。


图二：MCC马达控制中心结构图

MCC马达控制中心工作原理

智能MCC系统是信息技术、传感技术、计算机数据处理技术相结合的新型电气自动化控制系统，其核心元件是带通信功能的电机智能保护器，DCS的控制指令和电动机的相关运行信息均通过总线通信的方式进行，现场总线如Lonwbrks、PROFIBUS、Etllemet、TCP，可以根据需要配置备用通信接口。其特点如下：
①无需DcS现场的柜，通常每根通信总线最多可控制100个电机回路
②线路接点少，抗干扰能力强，故障原因明确，便于查找排除；
③采用总线通信方式，安装、调试周期短；
④在增加设备回路时，如系统允许，仅需在软件中设置，扩展方便、灵活；
⑤运行管理信息丰富，可提供详细的设备维护信息，可做到设备的预防性维护，最大限度地减少设备意外故障停机时间：
⑥具有备件管理功能，备件数量少，可减少资金占用。


图三：MCC马达控制中心工作原理图
