开关电源模块

发布时间:2012-11-15

开关电源模块


什么是开关电源模块

开关电源模块是将开关电源上的分立元器件进行模块化封装,从而形成体积更小、功率密度更高的模块电源 。其内部电路也是开关电源。

开关电源模块

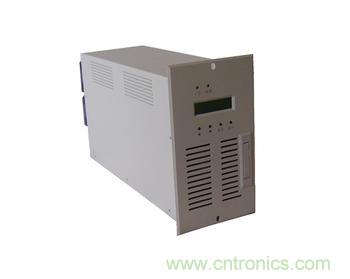

图一:开关电源模块

开关电源有哪些模块

开关电源系统主要有:整流模块(AD-DC);监控模块(作用 电池下电 控制,负载下电控制,熔丝侦测,电池充电控制,温度 电压 电流侦测,告警信号传输等);输入市电ATS部分(负责市电及油机的自动切换);防雷模块(防雷保护整流模块及负载);直流输出配电部分;电池组等组成。

开关电源的分类


人们在开关电源模块技术领域是边开发相关电力电子器件,边开发开关变频技术。两者相互促进推动着。开关电源可分为AC/DC和DC/DC两大类。DC/DC变换器现已实现模块化,且设计技术及生产工艺在国内、外均已成熟和标准化并得到用户的认可;但AC/DC的模块化,因其自身的特性,使得在模块化的进程中遇到较为复杂的技术和工艺制造问题。

开关电源模块的工作原理

主电路:从交流电网输入、直流输出的全过程,包括:
1、输入滤波器:其作用是将电网存在的杂波过滤,同时也阻碍本机产生的杂波反馈到公共电网。
2、整流与滤波:将电网交流电源直接整流为较平滑的直流电,以供下一级变换。
3、逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分,频率越高,体积、重量与输出功率之比越小。
4、输出整流与滤波:根据负载需要,提供稳定可靠的直流电源。

控制电路: 一方面从输出端取样,经与设定标准进行比较,然后去控制逆变器,改变其频率或脉宽,达到输出稳定,另一方面,根据测试电路提供的资料,经保护电路鉴别,提供控制电路对整机进行各种保护措施。

检测电路:除了提供保护电路中正在运行中各种参数外,还提供各种显示仪表资料。

开关电源模块的工作原理

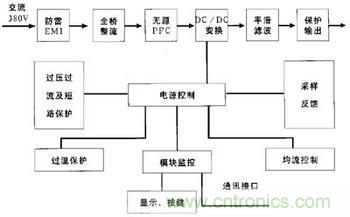

图二:开关电源模块的工作原理图

高频开关电源模块的特点

1、效率高:充分实现全负载范围内零电压零电流开关,确保开关管没有任何关断尖峰,电流为纯正弦波,开关损耗极小;输出整流管电压应力极低,无反向电流。
2、体积小:换器效率很高,与传统PWM开关电源拓扑方案相比,散热器体积可以减少一半。
3、可靠性高: 通过采用国内领先的工艺优化设计、完善的保护告警措施及选用高品质高可靠的进口器件,实现了低电磁干扰在此的完美结合。
4、寿命长:由于温度低,可显着延缓元器件的老化速度,从而提高了产品生命周期。

高频开关电源模块
图三:高频开关电源模块
