开关量变送器的工作原理及特点


开关量变送器的简介
开关量变送器是一种能将被测交流电压转换成按特定要求输出直流电压或继电器接点的仪器,主要起到断开与接通的控制作用。三组合开关量变送器则由三个彼此独立且相互隔离的单个开关量变送器电路组合而成,具有三个单路开关量变送器的作用。

开关量变送器的基本工作原理
开关量变送器的基本工作原理,是将被测参数的限定值转换为电接点信号。一般来说,把开关量变送器的接点闭合或输出高电平称为有信号状态,接点断开或输出低电平称为无信号状态,由于开关量变送器只瞬间转换接点闭合或断开的信号,是一种具有继电特性的部件,因此也称为一种继电器,此外,据它的开关特性,更通常的称为压力开关、温度开关等。

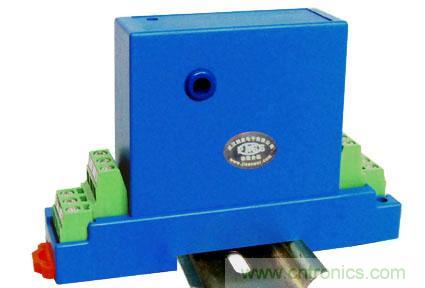

 开关量变送器

开关变送器主要种类
一、压力开关
压力开关也称为压力继电器,它是用来将被测压力转换为开关量信息的。压差开关实际上是压力开关的一个品种,区别仅是测量元件为双室的,被测差压引到弹性元件的两侧。

二、流量开关
工艺过程中的蒸汽水管介质的流量都是采用节流方法测量的,利用孔板和喷嘴等已经标准化的节流装置。将流量值转换为差压值,输出开关量信息的流量开关。则可利用压差开关测量节流装置转换出的差压值,根据节流装置的的流量―压差特性整定压差开关的动作值即可得到流量的开关量信息。

三、液位开关
常见的液位开关有二类:一类是浮子式,另一类是电极式。
浮子式液位开关利用液体对浮子的浮力来测量液位,当液位变动达到一定数值时,浮子带动的磁铁将使外部的舌簧动作,触点闭合送出开关量信息。这种液位开关的工作压力和温度都受到限制,一般情况下工作压力70Mpa,工作温度150℃。
电极式液位开关利用液体的电导来测量液位,当容器内的液位没有触及电极时,电极之间的电阻极大,当液体的液位上升并触及电极时,由于液体的电导使两个电极之间的电阻急剧下降,使中间继电器带电,通过继电器的接点送出开关量信息。一般用来测量高压容器内的液位。

四、温度开关
温度开关也称为温度继电器,对于不同的温度测量范围应选用结构不同的温度开关。在0-100的范围内,通常采用固体膨胀式温度开关,在100-200的温度范围内,大都采用气体膨胀式温度开关,当超过250℃时,则需要用热电偶经过变送器转换为模拟信号,再通过电量转换开关转换为开关量信息。

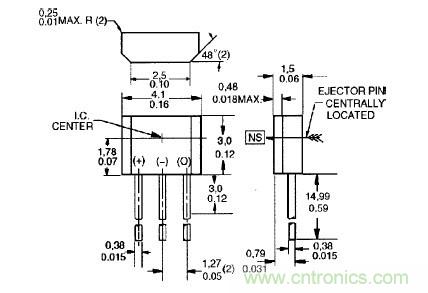

开关量变送器

电流型开关量变送器的主要特点
●测控一体化,体积小、精度高、反应快
●隔离电压:交流监测>2.5kVDC,1分钟;
●具有瞬态干扰抑制功能,防止误动作;                    直流监测>1.5kVDC,1分钟;
●报警界限值在量程范围内连续可调。
●额定环境温度:0~+50
●密封式继电器触点输出,触点寿命>30万次;
●平均无故障工作时间>5万小时;
●晶体管开路门输出,响应快、低功耗;
●20%回差设置,确保动作稳定;
●输入过载能力:10倍阈值,持续5秒;
●多种结构类型,方便各种使用要求。

开关量变送器

电流开关量变送器选择时需要注意的问题
测量交流时,要确定是否是工频电流,一般的互感原理变送器的频率范围是40-400Hz,超出范围会影响测试效果;测量直流时,需要确认测量的电流是否是纯直流、有没有谐波、要不要求测量反向电流等问题、如果测量反向电流时要确定和输出信号的对应关系,这一点很重要;在选择穿孔式开关量变送器时,需要注意的是现场的测量线缆或者铜牌能否断开,不能断开的话只能选择开口式的变送器,开口和闭口在精度上的区别比较大,闭口精度大概0.5%,开口精度1-1.5%左右,主要在于国内的元器件选择;需不需要考虑现场的空间结构,这个在现场测试时也会出现没有安装空间和空间狭小等问题。
