瓷片电容和高压瓷片电容的特点


瓷片电容简介
瓷片电容是一种用陶瓷材料作介质,在陶瓷表面涂覆一层金属薄膜,再经高温烧结后作为电极而成的电容器。通常用于高稳定振荡回路中,作为回路、旁路电容器及垫整电容器。

瓷片电容分高频瓷介和低频瓷介两种。具有小的正电容温度系数的电容器,用于高稳定振荡回路中,作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用,或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中,因为它们易于被脉冲电压击穿。

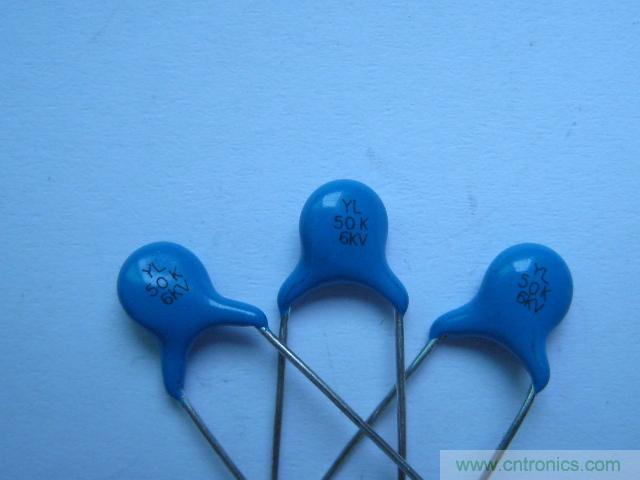

 瓷片电容

瓷片电容是电容的一个分类,电容器由于材质,工艺,和使用的不同,分为容量可调堦的可变电容器,和容量固定的固定电容器。固定电容器又有电解电容器,涤纶电容器,云母电容器,瓷片电容器,钽电容器,油浸电容器等很多。瓷片电容器,就是以瓷介质为主要材质制作的电容器。

瓷片电容分为高频瓷片电容和低频瓷片电容。高频瓷片电容体积小、稳定性高、高频特性好、损耗小(tgδ<0.0015)、绝缘强度高、结构简单、还可以做成不同温度特性的电容。高频瓷片电容主要用于电子设备中的高频电路和高频高压电路。低频瓷片电容体积小、容量大的优点,但是稳定性差、损耗角较大,主要用于低频旁路、隔直、以及滤波电路。

常见瓷片电容分高频和低频的两种,怎么区分,有的瓷片电容上有一个黑点或蓝点或红点,有的没有,可以这样理解:有点的是高频瓷片(CC),比没有点的稍贵点;而没有点的是低频瓷片,也就是CT;


瓷片电容一般耐压是63v,一般情况下是不标注的,如果是标出的如104 400v其耐压就是400v,104 是电容的容量为0.1uF(参考《电容104表示的容量是多少——电容容量表示方法》一文)。
瓷片电容的制作工艺:薄瓷片两面渡金属膜银而成。

瓷片电容

瓷片电容的作用
MLCC(1类)—微型化,高频化,超低损耗,低ESR,高稳定,高耐压,高绝缘,高可靠,无极性,低容值,低成本,耐高温.主要应用于高频电路中.
MLCC(2类)—微型化,高比容,中高压,无极性,高可靠,耐高温,低ESR,低成本.主要应用于中,低频电路中作隔直,耦合,旁路和滤波等电容器使用.

高压瓷片电容的特点
高压瓷片电容就是以陶瓷材料为介质的圆板电容器,在“瓷片”电容器中一般DC50v以下叫低压,DC100V~500V为中高压,DC1000v~6000v和为高压,安规Y电容也是属于高压,DC6000v以上为超高压。
适用于高压旁路和耦合电路中,其中的低耗损高压圆片具有较低的介质损耗,特别适合在电视接收机和扫描等电路中使用。

瓷片电容

瓷片电容和涤纶电容的区别
聚酯(涤纶)电容(CL)
电容量:40p--4u
额定电压:63--630V
主要特点:小体积,大容量,耐热耐湿,稳定性差
应用:对稳定性和损耗要求不高的低频电路

高频瓷介电容(CC)
电容量:1--6800p
额定电压:63--500V
主要特点:高频损耗小,稳定性好
应用:高频电路

低频瓷介电容(CT)
电容量:10p--4。7u
额定电压:50V--100V
主要特点:体积小,价廉,损耗大,稳定性差
应用:要求不高的低频电路
