应急灯原理
应急灯的分类
应急灯主要分为:双头应急灯、手提应急灯、消防应急灯、 LED应急灯、节能应急灯、防爆应急灯、水下应急灯、可充电应急灯、太阳能应急灯、多功能应急灯。
消防应急灯有: 消防应急照明灯、消防应急标志灯、消防应急吸顶灯消防应急地理灯、出口型应急照明灯等。
应急灯原理

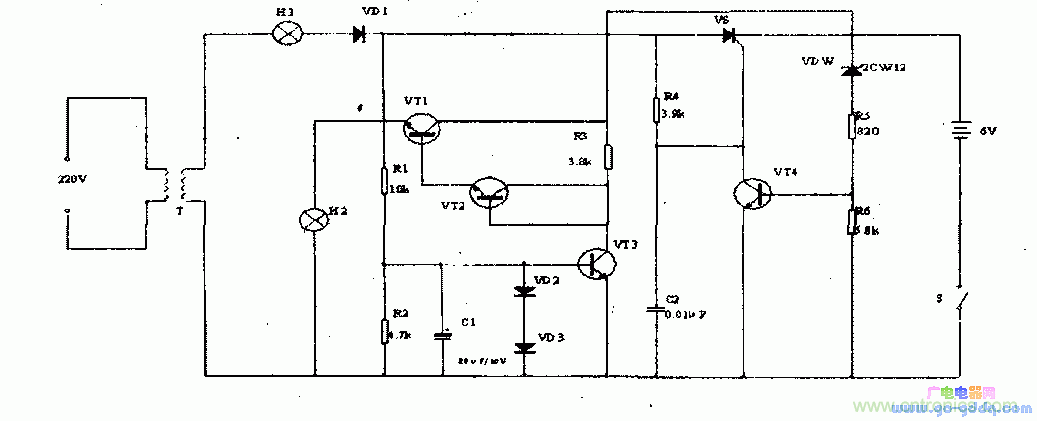

应急灯照明电路由R1-R2、VT1-VT2等元件组成。市电停电时,电池或蓄电池经过R3向VT1-VT2组成的复合管供电,VT1-VT2导通,应急灯H2点亮;当市电恢复时,市电经过变压器T变压,经过VD1半波整流,再经过R1、R2分压后为VT3基极供电,使VT3饱和导通,集电极电压下降到O.3V以下,此时VT1、VT2截止。这样就可以达到市电正常时应急灯泡熄灭,市电停电时,应急灯泡自动点亮的目的。H1灯亮时表示有市电到来。下图中VT4、R4、C2及单向晶闸管VS组成充电电路,当被充电的电池或蓄电池电压低于6.2V时,VT4截止,由R4、C2组成的阻容移相触发电路便可触发晶闸管VS导通,向电池充电;电池充到6.2V以上时,稳压管VDW击穿,VT4导通,其集电极电位下降,晶闸管因失去触发信号而截止,以防过充电。
LED应急灯的作用及原理
LED应急照明灯系统以自带电源独立控制型为主,正常电源接自普通照明供电回路中,平时对应急灯蓄电池充电,当正常电源切断时,备用电源(蓄电池)自动供电。这种形式的应急灯每个灯具内部都有变压、稳压、充电、逆变、蓄电池等大量的电子元器件,应急灯在使用、检修、故障时电池均需充放电。 另一种是集中电源集中控制型,应急灯具内无独立电源,正常照明电源故障时,由集中供电系统供电。在这种形式的应急照明系统中,所有灯具内部复杂的电子电路被省掉了,应急照明灯具与普通的灯具无异,集中供电系统设置在专用的房间内。当线路出现问题断电时他会亮起。可以再出现紧急情况的时候发挥最大的作用。

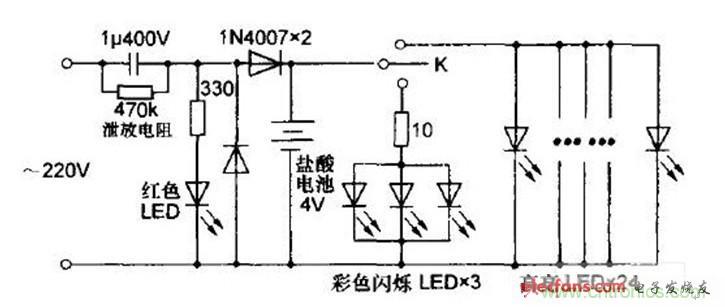

自带铅酸蓄电池充电的LED应急灯原理图
220V交流市电经电容降压、二极管整流后给铅酸蓄电池充电,红色LED作充电指示。充好电后使用时闭合按钮开关K,将首先接通3颗彩色闪烁LED,发出梦幻般变化莫测的七彩光芒,在夜间平添一些生活乐趣,再按一下开关K则关闭彩色闪烁LED,接着再按才会接通24颗并联的高亮LED,由于数目较多,照明效果很好。自带铅酸蓄电池充电的LED应急灯原理图:
应急灯的注意事项
1、在工程设计中,为了方便平时维护与管理,消防应急照明最好按层以专用馈电回路供电。
2、为保证消防应急照明供电电源的可靠,有条件的应由变电所的低压应急母线段供电,即当用柴油发电机组做应急电源时,只要发电机投入使用,它就有电继续保证供电。
3、在火灾状态下,靠近地面的烟少、氧气多,人疏散的本能反应是弯腰或匍匐前进,因而局部高照度照明比高位安装带来的均匀照度更为有效。所以应提倡低位安装,即在靠近地面或在地面高度上提供疏散应急照明。
4、应急灯均以放电状态出厂,使用前必须进行20 小时的充电,才可进行放电。
5、使用中的应急灯具应定期进行性能检查,每半个月或一个月通过连续开关试验,以检查电路转换及电池的应急功能,并进行放电,以延长电池使用寿命。
6、做好配电线路的防火保护,暗敷时敷设在非燃烧体结构内,保护层厚度不小于30mm;明敷时穿金属管,并在钢管外面刷防火涂料或采用其它防火措施;线路采用防火电缆或耐火电缆、电线。
