电视机电路图

电视机,大家一定不会陌生。那不知道对电视机电路图了解有多少呢?小编整理了一些关于“电视机电路图”的相关知识与大家一起分享。  ---查看全文 >>

关键字:电视机 电路图

电视机电路图

电视机,大家一定不会陌生。那不知道对电视机电路图了解有多少呢?小编整理了一些关于“电视机电路图”的相关知识与大家一起分享。

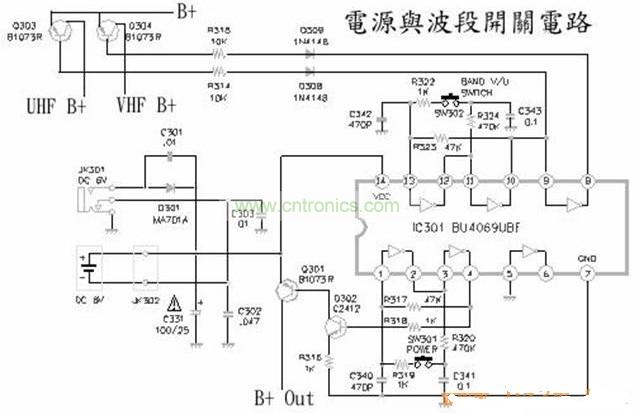

电路图如下图所示,Logic IC 301 BU4069内藏有6组反相器(Inverter), 用来当作两组独立的开关选择器,即电源开关(Power on-off)与波段选择器(Band vhf-uhf) 。
 首先开机供电IC Pin14电源后, C340电容瞬间储存电位为零, 使IC Pin2/3为高电位, IC Pin4为低电位, Q302无推动电流, 其CE间呈高阻状态, 而Q301亦未导通, 主电源未能供应其它电路. 此时C341电容则经由R320充电至高电位。
 当压下Power按钮(未释回)时, C341所储存之高电位, 经由R319充电C340电容, 使至高电位. 因而IC Pin2/3转为低电位, IC Pin4则为高电位, 并经由R318推动Q302, 使其CE间呈低阻状态. 而Q301导通, 使其它电路得到供电. 而Power按钮释回后, 因IC Pin2/3为低电位, 使C341所储存之高电位, 经由R320放电完毕。
若再次压下Power按钮, 由于C341电容值远大于C340, 故C340所储存之高电位, 被C341与R320放电完毕. 此时IC Pin1 为低电位, IC Pin2/3转为高电位, IC Pin4则为低电位, Q301 与Q302再次关闭. 以上连续触压, 在电路上形成on-off来回改变之动作。
另外一组波段开关电路原理相同, 由C342设定使开机供电时, IC Pin9/10为低电位, Pin8为高电位. 此时Q303导通, Q304关闭, VHF Tuner部份得到供电。
当压下Band按钮后, IC Pin9/10为高电位, Pin8为低电位. 此时Q303关闭,Q304导通, UHF Tuner 部份得到供电。
 电源与波段开关电路
电源与波段开关电路

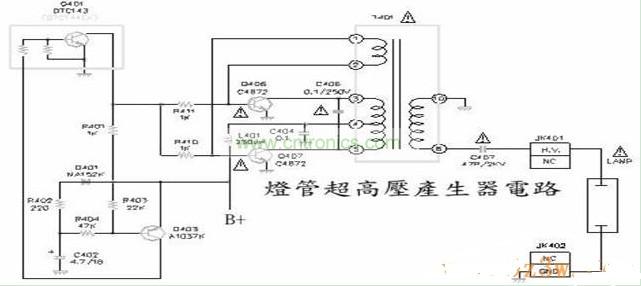

2. 灯管超高压产生器 (D to A) 电路说明:
 电源先经由R401, R410, R411提供Q406, Q407所需直流偏压. 并经由L401, T401到Q406, Q407集极, 使产生间歇振荡. 再由T401次级圈Pin1/2, 提供正回授信号至Q406, Q407基极, 使振荡得以持续. 而T401次级圈 Pin8/10, 则提供超高压经由C407推动灯管电流. C406可修正振荡频率, C404, L401用以防止振荡高频, 经由电源干扰其它电路。
 Q403, Q401及其周边电路, 提供灯管延迟启动功能, 以防止出现瞬时画面. 供电时C402瞬间短路, 使Q403导通, 再使Q401导通, 切断R401之直流偏压, 使Q406, Q407无法立即起振, 须待C402充电完成, 使Q403, Q401关闭. 而Q406, Q407直流偏压恢复时, 才能起振, 点亮灯管显示画面. R402, D401则在关机瞬间, 使C402迅速放电, 以免再开机时产生异常。
 灯管超高压产生器电路
灯管超高压产生器电路

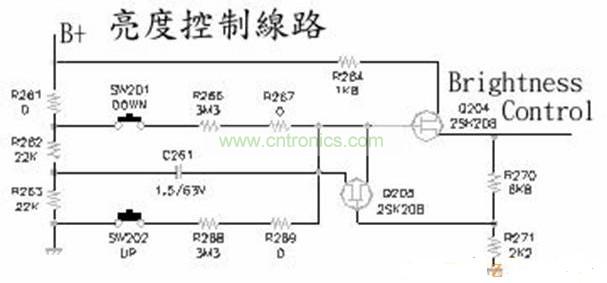

3. 亮度控制电路原理分析:
 Q204, Q205及其周边电路, 经由亮度控制按键Up/Down, 调整 Q205输出直流电位, 再经R272, R242至IC202 Pin6, 改变画面亮度. (电位越高则画面越暗)。
     当Down按键压下时, C261经由R266高阻缓缓充电, 使电位升高. 当Up按键压下时, C261经由R268高阻缓缓放电, 使电位下降. Q204 FET(场效应晶体)source极输出电路, 具有超高阻抗输入, 低阻抗输出特性, 可将其gate极C261直流电位, 经由source极输出. Q205 FET则可视为超高阻抗电阻(如同逆向偏压之二极管), 提供Q204所需之偏压电流. 由于Q204, Q205之超高阻抗特性, 使C261无法经由周边组件放电, 因而电位恒久保持不变。
 亮度控制线路
亮度控制线路

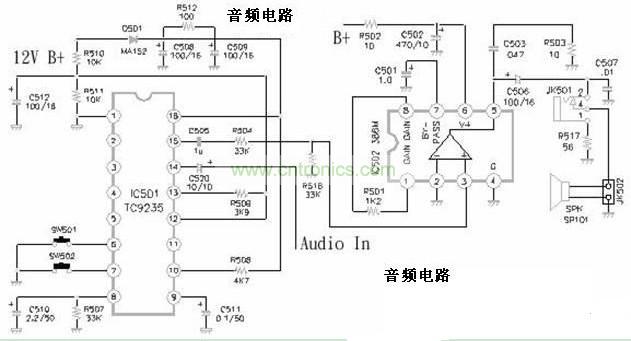

4. 声音电路图分析:
  声音电路图分析
 声音电路图分析

声音中频信号由中频处理器IC Pin18输出后, 经C125, CC125, CF103滤除其它图像及同步信号, 再输入IC Pin10经由IC内部声音中频放大器, 使信号放大至饱和后, 由Pin16输出, 再经R126, CF104,C136输入IC Pin15, 由内部FM解调线路回复音频信号, 自IC Pin13输出音频, 经由C139及外部音源输入端子, 至IC501音量控制器电路. 由Pin14输入, 经Pin6 UP及Pin7 DOWN之按键控制, 调整增减音量后, 再由Pin15输出, 再经C505,R504,R518设定音量位准后, 输入功率放大器IC502 Pin3放大后, 由Pin5输出, 经C506到外部喇叭端子, 并推动喇叭产生声音.
 相关线路组件之主要功能如下:
 ★C125,CC125,L109高通滤波器可滤除同步信号及低频 图像信号.
 ★CF103声音中频通频滤波器, 可滤除彩色及高频图像信号.
 ★R126,CF104用以产生FM检波所需之射频载波信号.
 ★R127,C136前者为CF104输出阻抗匹配, 后者为隔直流电容.
 ★R128,C138 FM解强调电路, 提供约75US高音频抑制比, 以改善噪音系数.
 ★C139,C520音量控制器输入及输出端之隔直流电容.
 ★R501为IC502负回授电阻用以控制IC放大增益.
 ★C503,R503高音频相位转移用, 以防止高频寄生震荡产生.
 ★R517 用以降低耳机之输出功率, 防止耳机过载破音.
 ★C507 位于耳机端防止, 高频寄生震荡产生.
 ★C508 IC104输出隔直流电容, 并决定输出音频之低频响应.
 ★C127,C126 声音中频放大器之偏压及信号旁路.
 ★R130,C137 改变声音中频放大器Pin14直流电位, 控制音频输出大小.
 ★R116,C128,C129声音中频放大器之电源退交连电路.
 ★R502,C502 音频功率放大器之电源退交连电路.
 ★R507,C510 RC常数设定数字脉波之振荡频率,亦可改变数字音量调整之变化速度.
 ★C511在开始供电时, 将内部音量控制器, 设定在固定位准上(46DB).
 ★R512,C509在关机后, 提供 IC501 所需之微量支撑电流.

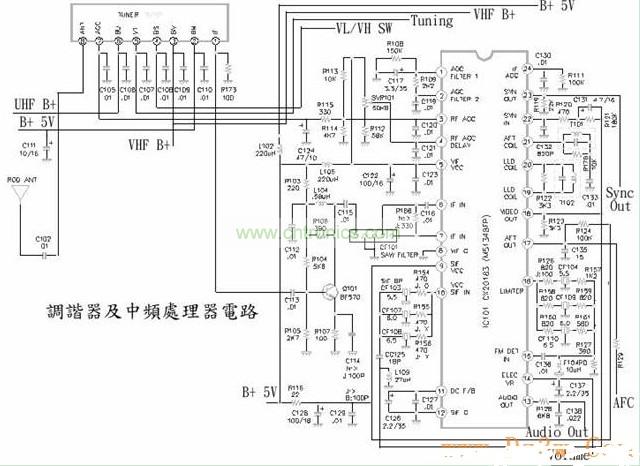

 5. 调谐器及中频处理器电路说明:
调谐器及中频电路
调谐器及中频电路

 电视射频信号由天线接收后, 经C103,C102到调谐器Pin8输入, 在其内部放大及差频转换后, 由其Pin1输出中频信号. 此4.5-6.5MHz频宽之信号, 再经Q101放大及F101梳型滤波器, 选取中频信号通路后, 输入中频处理器IC101 Pin6/7. 再经其内部放大, 及位于Pin19/20之中频谐振线圈, 选取中频信号予以检波处理, 并由Pin18输出解调后之 图像信号及声音中频信号.
 调谐器Pin2为主电源, Pin3/6分别为VHF及UHF波段之电源控制, 而Pin4则为VHF之High及Low两波段之电源选择控制. Pin5为外部控制电压, 可改变调谐器内部载波谐振频率, 使与外部输入之电视信号差频, 转换为固定频率之中频信号. Pin7为AGC控制电压, 可改变调谐器内部电视信号放大级之增益. (一般随电压高低约为0-30db之变化)
 天线端之电视射频信号强度, 随地区电台强度距离变化. (由可用之弱信号36db到极强信号86db, 约有50db之变化) 而为避免因信号过强, 或放大过载, 造成图像失真, 需利用AGC电路产生50db之增益控制. 一般为中频放大器先控制前段20db, 然后调谐器控制后前段30db. 亦即天线信号由36增强至56db范围时, IC101内部之图像峰值检波电路启动, 随图像波幅高低, 自行控制降低中频增益, 以避免图像过载失真. 而调谐器由IC101 Pin3输入之AGC电压却不变,以保持最大射频增益. 当天线信号由56增强至86db范围时, 中频增益已无法随信号强度再降低. 此时IC101 Pin3输出之电压, 却可随信号强度逐渐上升, 并输出至调谐器Pin7, 以降低其内部射频放大级之增益.
 IC101 Pin21之谐振线圈T101, 会经由中频信号之频率偏差, 产生相对之AFT直流电压, 由Pin17输出. 此电压在中频正调点时, 恰为一半电源电压, 若中频频率偏高则电压值下降, 反之为上升, 形成中频S曲线. 扫描选台IC102即利用此项特性, 以搜寻并锁定电台频率之正调点.
 ★C102,C113,C115,C116为隔直流电容.
 ★C105,C106,C107,C108,C109,C110射频旁路电容, 可防止调谐器内部射频辐射外泄.
 ★R173调谐器中频输出之负载匹配阻抗.
 ★R104,R105,R107为Q101中频放大级偏压电阻.
 ★R103,C112为Q101中频放大级电源退交连电路.
 ★L104,R106前者与CF101输入容抗谐振以提高增益, 后者降低L104Q值以防止铃振.
 ★L105,C122为IC101电源退交连电路.
 ★R113, R114设定调谐器AGC电压为1.5V最佳工作点.(AGC未启动时)
 ★C120,C124滤波电容用以除去峰值AGC电压所伴生之 图像信号成分.
 ★C119,R109,R108,C117中频放大级峰值AGC电路控制组件.
 ★SVR101,R112设定IC101 Pin4电压, 以决定RF AGC启动时之中频信号强度.
 ★R111可设定IC101 Pin24电压, 改变Pin18图像信号之输出波幅.

关于“电视机电路图”的分享就先到这里,如大家还有什么疑问或者想了解更多相关信息,可以登陆我爱方案网www.52solution.com查阅。
