三相四线电表接线图
一般三相四线电度表的接法；电表的1，3 分别接第一个互感器的两个端子上，2接A相；电表的4，6 分别接第二个互感器的两个端子上，5接B相; 电表的7 .各类三相四线电表接线图

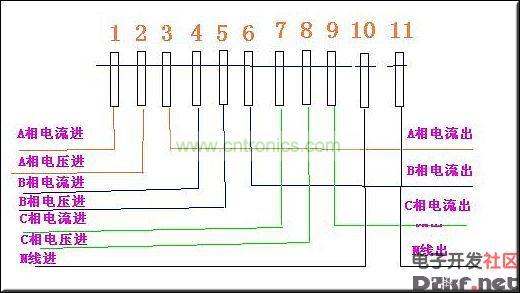

图一：三相四线普通型直接式接线图

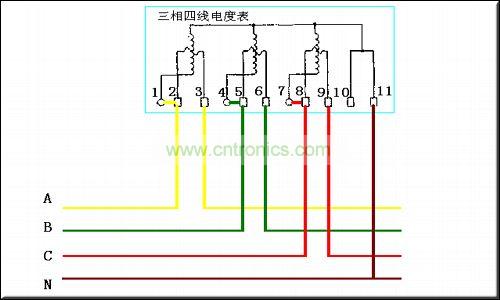

图二：三相四线外接互感器的电能表接线图

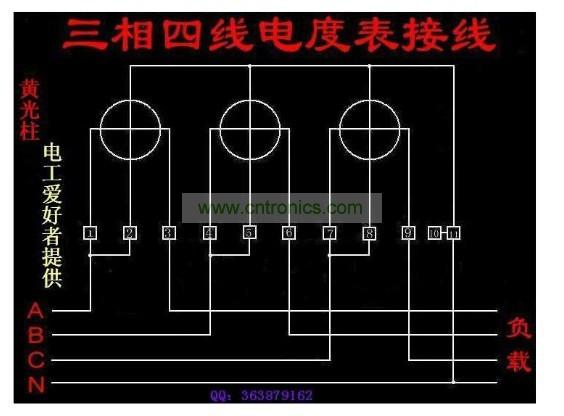

图三：带电流互感器的三相四线电表接线图
图四：不带电流互感器的三相四线电表接线
