什么是波分复用器


WDM是将一系列载有信息、但波长不同的光信号合成一束,沿着单根光纤传输;在接收端再用某种方法,将各个不同波长的光信号分开的通信技术。波分复用器采用的就是这个技术。

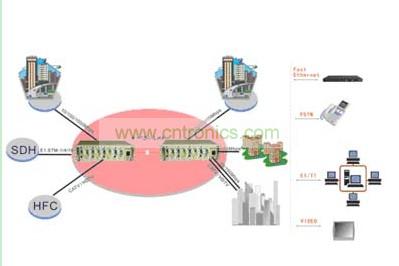

波分复用器

波分复用器工作原理


波分复用器是一种面向城域网接入层的低成本WDM传输技术。从原理上讲,CWDM就是利用光复用器将不同波长的光信号复用至单根光纤进行传输,在链路的接收端,借助光解复用器将光纤中的混合信号分解为不同波长的信号,连接到相应的接收设备。其原理如图1所示。和DWDM的主要区别在于:相对于DWDM系统中0.2nm到1.2nm的波长间隔而言,CWDM具有更宽的波长间隔,业界通行的标准波长间隔为20nm。ITU-T G.694.2规定的波长如表1所示。各波长所属的波段如图2所示,覆盖了单模光纤系统的O、E、S、C、L等五个波段。

波分复用器

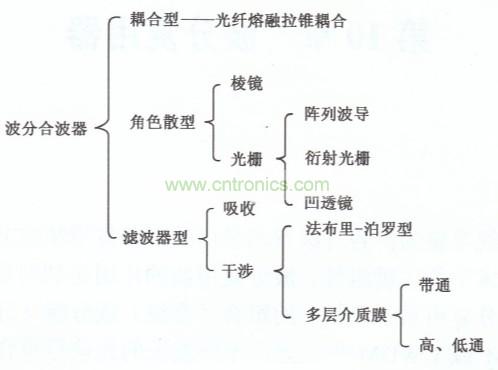

波分复用器分类


按照波长选择机理不同,波分复用器可以分为:衍射型波分复用器和干涉型波分复用器两大类型及多种类型号。衍射型波分复用器利用一个角色散元件(如一个衍射光栅)使入射的光信号在空间分离 成多个不同波长的光。干涉型波分复用器则是利用光滤波器或光方向耦合器进行波长选择。由于光波在电介质中所具有的本征可逆性,波分复用器中的光传输方向泱定了,这个波分复用器是用做合波器 使用还是用做分波器。

图所表示的是当前我国的DWDM工程常用的一些无源波分复用器,其中主要采用的是介质膜滤波器、波导光栅等波分复用器完成8∶1/1∶8∶16∶1/1∶16∶32∶1/1∶32等的波道复用和解复用。根据 复用的波长间隔宽窄不同,波分复用可以分为DWDM(波长间隔≤8 nm)和CWDM(波长间隔≤50 nm)。DWDM系统的特点是信道数多、信道间隔窄、系统成本高等,所以DWDM系统常常采用多层介质膜型波分 复用器、波导光栅型波分复用器等波分复用器。CWDM系统的特点是信道数少、信道间隔宽、系统成本低等,却主要使用光纤熔锥型波分复用器。

波分复用器分类

波分复用器和波分耦合器区别


波分复用器,就是一个波长分配的器件.至于波分耦合器,猜想只是在使用上给的名称,或者是器件组合实现波长分配及光强点耦合的功能.并不是单独的器件.
