电路,我们或多或少都有说了解了。不知道大家对恒流源电路又是否了解?恒流源电路的工作原理又是怎样的呢?我们应该又如何理解呢?

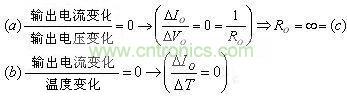

恒流源电路工作原理 恒流源是输出电流保持不变的电流源,而理想的恒流源为:
a)不因负载(输出电压)变化而改变。
b)不因环境温度变化而改变。
c)内阻为无限大。
![恒流源|电路|工作原理](/editorfiles/20120926224059_6610.jpg)
恒流源之电路符号:
![恒流源|电路|工作原理](/editorfiles/20120926224115_6812.jpg)
理想的恒流源,其内阻为无限大,使其电流可以全部流出外面。实际的恒流源皆有内阻R。
![恒流源|电路|工作原理](/editorfiles/20120926224129_2299.jpg)

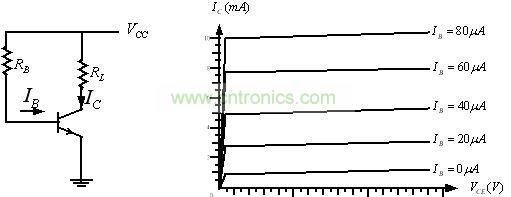

三极管的恒流特性:
![恒流源|电路|工作原理](/editorfiles/20120926224144_2525.jpg)
从三极管特性曲线可见,工作区内的IC受IB影响,而VCE对IC的影响很微。
因此,只要IB值固定,IC亦都可以固定。
输出电流IO即是流经负载的IC。
![恒流源|电路|工作原理](/editorfiles/20120926224224_3029.jpg)

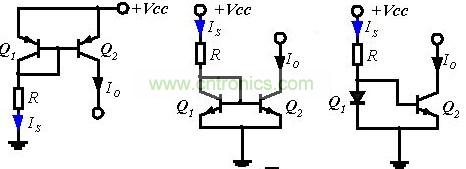

电流镜电路Current Mirror:

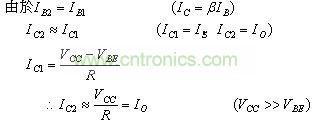

电流镜是一个输入电流IS与输出电流IO相等的电路:
![恒流源|电路|工作原理](/editorfiles/20120926224158_6616.jpg)
优点:
三极管之β受温度的影响,38电子但利用电流镜像恒流源,不受β影响,主要依靠外接电阻R经
Q2去决定输出电流IO(IC2 = IO)。
关于“恒流源电路的工作原理”的介绍就先到这里,希望上述介绍对大家理解“恒流源电路的工作原理”有帮助。
