继电器,相信很多人对其都不陌生。那不知道大家对时间继电器又是否了解呢?时间继电器的符号又是什么呢?

时间继电器的含义

时间继电器是利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。在绘制和识别电气原理图时,时间继电器的图形符号很容易让人混扰。特别是时间继电器的延时触点,在使用时,一般让人无法确定。

时间继电器的文字符号是KT

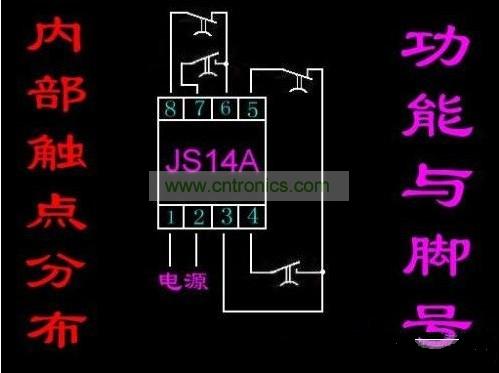

时间继电器接线图

1、控制接线:你把它看成直流继电器来考虑。3、7用来接12V控制电压;2、7用来接24V控制电压。其中的7当成直流电的负极,使用时接到零线。2接220V的火线。

2、工作控制:虽然控制电压接上了,但是是否起控制作用,由面板上的计时器决定。

3、功能理解:它就是一个开关,单刀双掷的,有一个活动点活动臂,就像常见的闸刀开关的活动刀臂一样。8是活动点,5是常闭点,继电器不动时,他们两个相连。动作时,8、6相连。

4、负载接线:电源的零线或负极接用电器的零线或负极端。电源的火线或正极接8脚,用电器的火线端或正极接6脚,5脚空闲不用。

5、工作原理:计时无效期间,8、5相连,相当于我们平常电灯开关断开状态。有效时,继电器动作,8、6相连,用电器得电工作,相当于我们平常电灯开关接通状态
 时间继电器接线图
时间继电器接线图
时间继电器符号

1、通电延时继电器图形符号
通电延时

2、断电延时继电器图形符号
断电延时

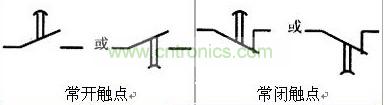

3、通电延时继电器的各种触点的图形符号
 通电延时继电器的各种触点的图形符号

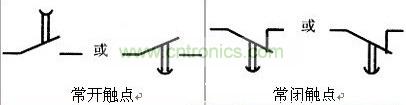

4、断电延时继电器的各种触点的图形符号
  断电延时继电器的各种触点的图形符号


时间继电器触点的动作

1、通电延时型:当吸引线圈通电后,其瞬触点立即动作,其延时触点经过一定延时再动作。当吸引线圈断电后,所有触点立即复位。

2、断电延时型:当吸引线图通电后,所有触点立即动作。当吸引线圈断电后,其瞬动触点立即复位;其延时触点经过一定延时再复位。

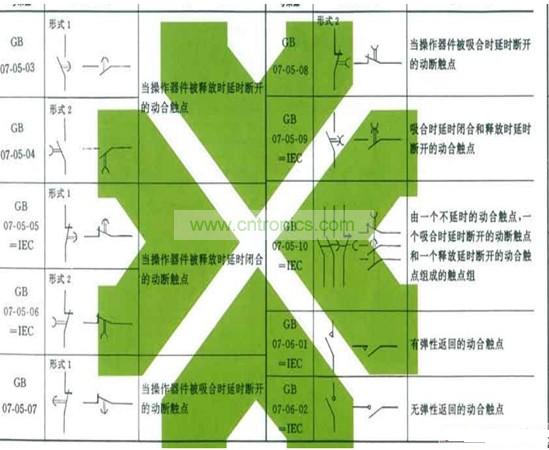

  时间继电器符号大全
 时间继电器符号大全

时间继电器,在我们的生活中应用很多。充分了解时间继电器有利于我们更有效发挥其作用,相信大家对时间|继电器|符号的认识越来越深入,希望本文能对各位读者有比较大的参考价值。
