高阻计及高阻计原理

发布时间:2012-08-31

高阻计及高阻计原理


什么是高阻计

高阻计是一种直读式的用来测试电阻的仪器。适用于科研、工厂、学校、企业部门对绝缘材料、电工产品、电子设备测量的专用工具。

ZC36型高阻计

ZC36型高阻计是一种直读式的超高电阻和微电流两用仪器。仪器的最高量限10ˆ17Ω电阻值和10ˆ-14A微电流。适用于绝缘材料、电工产品、电子设备以及元件的绝缘电阻测量和高阻值兆欧电阻的测量,也可用于微电流测量。

ZC36型高阻计

高阻计原理

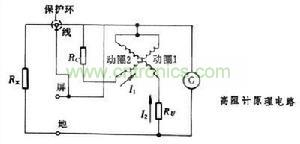

高阻计的原理电路如图示

高阻计原理

电源采用手摇直流发电机 G或整流电源。测量机构由两个动圈组成,它们同处在永久磁铁产生的磁场中。Rc、RU是附加电阻器,Rx是被测电阻。当线圈中有电流通过时,动圈1产生转动力矩M1,动圈2产生反抗力矩M2;两力矩M1、M2平衡时,可动部分的偏转角 α=f(I1/I2),即偏转角与两线圈中通过的电流比值有关,而与电源电压无关。这种磁电系测量机构即称作磁电系流比计。对不同的被测绝缘电阻值Rx,电流比I1/I2也不同,因而可动部分具有不同的偏转角,指针即给出不同的电阻读数。当Rx=0时,I1最大,可动部分的偏转也最大,指针转到标尺最右端。反之,若Rx=∞,则I1=0,可动部分在I2的作用下偏转,指针转到标尺的最右端。因此高阻计的标尺刻度是反向的。

高阻计使用方法

ZC 36型1017Ω超高电阻10-14A微电流测试仪,它是一种直读式的测超高电阻和微电流的两用仪器。测量范围为1 x 106~1×1017Ω,共分8档。电压共分5档(10V、100V、250V、500V、1000V),比较试验时应采用相同电压,绝缘电阻高的材料选用高电压。

1-指示表;2-倍率选择开关;3-测试电压选择开关;4-“+”、“-”极性开关;5-“放电-测试”开关, 6-指示灯;7-电源开关;8-满度调整旋钮;9-“0、∞”旋钮;10-“输入短路开关”;11-高压端钮(红色);12-接地端钮;13-输入端钮;14-测量端;15-接地端;16-高压端  17-Rs-R旋钮。

高阻计应用

高阻计是检查电机、电器等设备及配电线路相互绝缘的导体间绝缘电阻的主要工具。高阻计的读数虽与直流电源电压无关,但绝缘材料的电阻值却与测试时施加的电压大小有关,因此在选用高阻计时要注意它的直流电源电压及测量范围。高阻计的直流电压有500V、1000V、2500V、5000V等几种,电压值的选择与电器设备的额定使用电压有关,应符合有关规程的规定。选择测量范围时,要使被测绝缘电阻的数值处在表盘上易于读取数据的部分,以减小读数误差。用高阻计测量绝缘电阻时,为消除测试样品充电电流对读数的影响,一般需在加压1分钟后读数,对大电容测试品,所需加压时间更长。

 高阻计
