什么是pci-e接口

PCI-E 全名是PCI Express 是最新的总线和接口标准,它原来的名称为“3GIO”,是由英特尔提出的,很明显英特尔的意思是它代表着下一代I/O接口标准。交由PCI-SIG(PCI特殊兴趣组织)认证发布后才改名为“PCI-Express”。这个新标准将全面取代现行的 PCI 和 AGP,最终实现总线标准的统一。它的主要优势就是数据传输速率高,目前最高可达到10GB/s以上,而且还有相当大的发展潜力。PCI Express也有多种规格,从PCI Express 1X到PCI Express 16X。

pci-e接口

PCI E接口的优势

PCI E 的核心优势包括:
·先进功能,比如可靠性、电源管理和热插拔
·基于分层数据包的架构,为模块化设计创造了条件
·通过更简单的升级就能实现带宽增强(高达80GB)——1、2、4、8、16和32条通道
·高速串行标准能以每条通道2.5Gbps的线速进行双向通信
·软件投资保护,支持现有的PCI架构和基础设施
·借助虚拟通道、业务等级和服务质量(QoS)等特性支持下一代三维/多媒体业务
·全新外形和革新的设计方便使用,为设计满足不同细分市场需求的产品创造了条件

 PCI E接口

pci-e接口分类

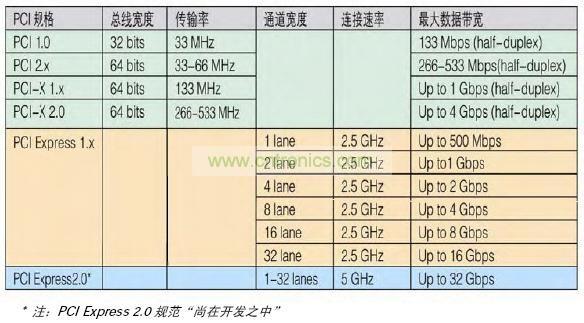

PCI-E的接口根据总线位宽不同而有所差异,包括X1、X4、X8以及X16,而X2模式将用于内部接口而非插槽模式。PCI-E规格从1条通道连接到32条通道连接,有非常强的伸缩性,以满足不同系统设备对数据传输带宽不同的需求。此外,较短的PCI-E卡可以插入较长的PCI-E插槽中使用,PCI-E接口还能够支持热拔插,这也是个不小的飞跃。PCI-E X1的250MB/秒传输速度已经可以满足主流声效芯片、网卡芯片和存储设备对数据传输带宽的需求,但是远远无法满足图形芯片对数据传输带宽的需求。 因此,用于取代AGP接口的PCI-E接口位宽为X16,能够提供5GB/s的带宽,即便有编码上的损耗但仍能够提供约为4GB/s左右的实际带宽,远远超过AGP 8X的2.1GB/s的带宽。

PCI-E兼容性

在兼容性方面,PCI-E在软件层面上兼容目前的PCI技术和设备,支持PCI设备和内存模组的初始化,也就是说过去的驱动程序、操作系统无需推倒重来,就可以支持PCI-E设备。目前PCI-E已经成为显卡的接口的主流,不过早期有些芯片组虽然提供了PCI-E作为显卡接口,但是其速度是4X的,而不是16X的,例如VIA PT880 Pro和VIA PT880 Ultra,当然这种情况极为罕见。
