永磁同步发电机

目前,永磁同步发电机在当代的应用可谓是越来越广泛,永磁同步发电机是值得我们好好学习的,现在我们就深入了解永磁同步发电机。

永磁同步发电机

永磁同步发电机的工作原理

一般不用永磁做发电机,因为永磁体的磁场是恒定的(不可控制的),无法实现发电机的输出功率调节.

永磁同步发电机的结构

永磁同步发电机结构主要分为三部分:主电枢和主转子、主励磁机、副励磁机。
永磁其实是指副励磁机部分,主转子是一定是线圈绕组,不然就无法自动调压。主转子通过直流电来产生磁场,在原动机的驱动下,磁场随转子旋转。下图可供参 考。

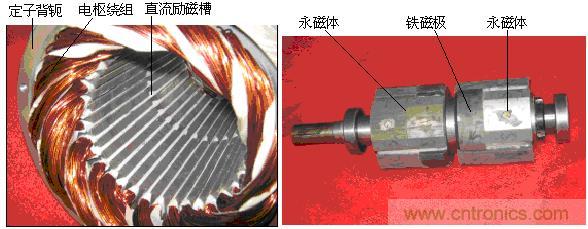

永磁同步发电机
永磁同步发电机结构图


复合励磁稀土永磁同步发电机


相对于电励磁同步发电机来说,永磁同步发 电机取消了集电环和电刷实现了无刷化,转速高,体积小、结构简单,运行可靠,减少了励磁损耗。但由于稀土永磁体的高娇顽力.使得永磁发电机的磁场难以调 节,同时,永磁材料的温度系数较大,因此,当发电机的负载或转速变化时引起输出电压的变化,影响负载的正常工作。考虑到电励磁同步发电机在电压调节方面的 优越性,我校研制了一种采用稀土永磁体和电励磁绕组组合励磁的方法,发电机气隙磁场的主要部分由稀永磁体建立,而电压调节所需的磁场变化部分由辅助的电励 磁绕组来实现。

这种发电机既具有永磁同步发电机的优点,而且很方便的解决了永磁发电机的电压调节问题,具有以下优点:
①实现了无刷化,结构简单:
②电励磁部分损耗小,具有永磁发电机高效率的特点;
③通过调节电励磁部分来调节磁通,达到了调压的目的;复合励磁稀土永磁同步发电机技术成熟,并申请了专利。

应用范围

    复合励磁结构的稀土永磁同步发电机在俄罗斯和日本已经得到了开发应用,在国内也有一些研究机构在对其进行研究。我国的稀土资源丰富,号称“稀土王国”,近 年来,稀土永磁材料和稀土永磁电机的科研水平都达到了国际先进水平,随着稀土永磁材料价格的下降,稀土永磁同步发电机不但在国防和航空航天上得到了广泛的 应用,而且在工农业生产和日常生活的各个方面都得到了大量的应用,例如风力发电、余热发电、小型水力发电、小型内燃机发电以及汽车用发电机等方面都有应 用。由于复合励磁技术解决了发电机调压难题,复合励磁稀土永磁同步发电机也将得到更加广泛的应用。投资分析:复合励磁稀土永磁同步发电机具有稀土永磁同步 发电机的全部优点,体积小,结构简单,效率高,转速高,在生产方面也不需进行附加的改造,一般的电机厂都可以生产。以年产lO~50kw复合励磁稀土永磁 同步发电机1000台计算,可实现年产值1800万元,利润可以达到1000万元以上。

综上所述,本文已为讲解永磁同步发电机,相信大家对永磁同步发电机的认识越来越深入,希望本文能对各位读者有比较大的参考价值
