薄膜电容,什么是薄膜电容

薄膜电容

薄膜电容器分别称为聚乙酯电容(又称Mylar电容),聚丙烯电容(又称PP电容),聚苯乙烯电容(又称PS电容)和聚碳酸电容。本文我们为大家深入讲解薄膜电容,希望对大家有所帮助。

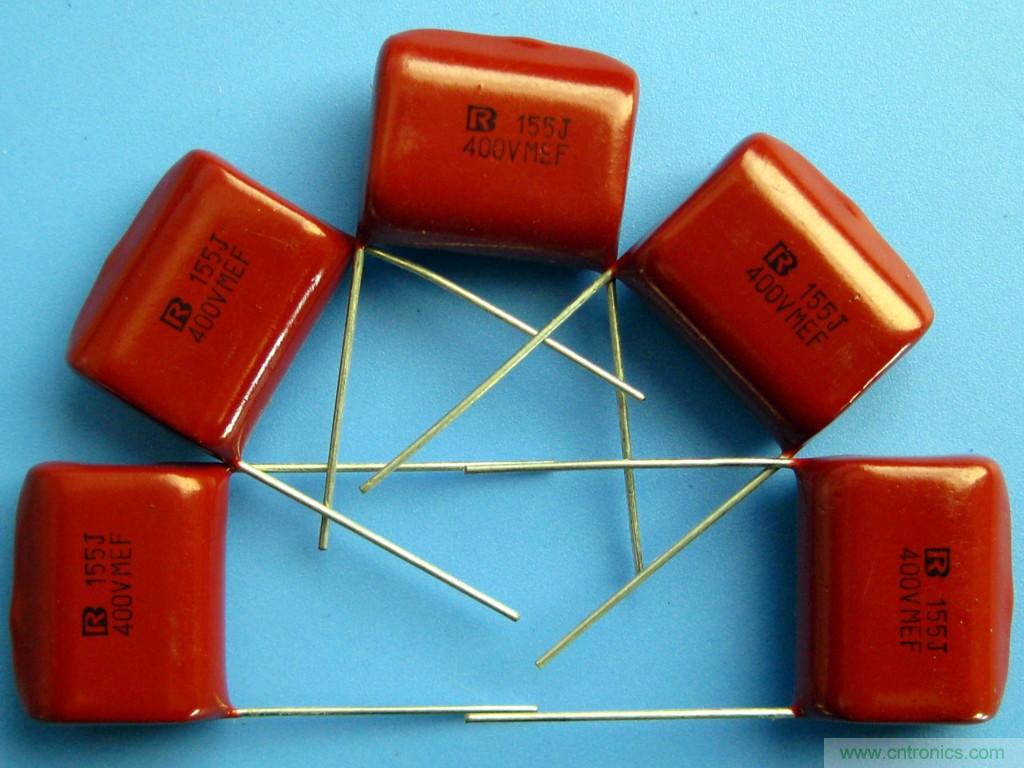

薄膜电容器是以金属箔当电极,将其和聚乙酯,聚丙烯,聚笨乙烯或聚碳酸酯等塑料薄膜,从两端重叠后,卷绕成圆筒状的构造之电容器。而依塑料薄膜的种类又被分别称为聚乙酯电容(又称Mylar电容),聚丙烯电容(又称PP电容),聚苯乙烯电容(又称PS电容)和聚碳酸电容。

电容器的类别:


一、按薄膜的种类分类

依塑料薄膜的种类又被分为:聚乙酯电容(又称 Mylar电容),聚丙烯电容(又称PP电容),聚苯乙烯电容(又称PS电容)和聚碳酸电容。
其结构和纸介电容相同,介质是涤纶或者聚苯乙烯等。涤纶薄膜电容,介电常数较高,体积小,容量大,稳定性比较好,适宜做旁路电容。聚苯乙烯薄膜电容,介质损耗小,绝缘电阻高,但是温度系数大,可用于高频电路。

在所有的塑料薄膜电容当中,聚丙烯(PP)电容和聚苯乙烯(PS)电容的特性最为显著,当然这两种电容器的价格也比较高。然而近年来音响器材为了提升声音的品质,所采用的零件材料已愈来愈高级,价格并非最重要的考量因素,所以近年来PP电容和PS 电容被使用在音响器材的频率与数量也愈来愈高。读者们可以经常见到某某牌的器材,号称用了多少某某名牌的PP质电容或PS质电容,以做为在声音品质上的背书,其道理就在此。

二、按电解质分类

按电解质的不同可将薄膜电容器分为以下三种类型:

T型:即PET –Polyethylene(聚乙烯对苯二酸盐(或酯))

P型:即PP-Polypropylene(聚丙烯)

N型:即PEN-Polyethylene Naphthalate (聚乙烯石脑油)

薄膜电容
薄膜电容

三、按线端方式分类


薄膜电容器可分为直流薄膜电容器和交流薄膜电容器两大类:直流薄膜电容器是指工作在以直流电源供电的电路中的薄膜电容器,可分为通用类、抑制电源电磁干扰类、脉冲类和精密类四类;交流薄膜电容器是指工作在以交流电源供电的电路中的薄膜电容器,按功能分电动机启动运行、功率因素补偿等。
薄膜电容有哪些优点?

薄膜电容器由于具有很多优良的特性,因此是一种性能优秀的电容器。它的主要等性如下:无极性,绝缘阻抗很高,频率特性优异(频率响应宽广),而且介质损失很小。

在所有的塑料薄膜电容当中,又以聚丙烯(PP)电容和聚苯乙烯(PS)电容的特性最为显著,当然这两种电容器的价格也比较高。然而近年来音响器材为了提升声音的品质,所采用的零件材料已愈来愈高级,价格并非最重要的考量因素,所以近年来PP电容和PS电容被使用在音响器材的频率与数量也愈来愈高。

基于以上的优点,所以薄膜电容器被大量使用在模拟电路上。尤其是在信号交连的部分,必须使用频率特性良好,介质损失极低的电容器,方能确保信号在传送时,不致有太大的失真情形发生。
什么是薄膜电容?详解

薄膜电容器由于具有很多优良的特性,因此是一种性能优秀的电容器。它的主要等性如下:


无极性,绝缘阻抗很高,频率特性优异(频率响应宽广),而且介质损失很小。基于以上的优点,所以薄膜电容器被大量使用在模拟电路上。尤其是在信号交连的部份,必须使用频率特性良好,介质损失极低的电容器,方能确保信号在传送时,不致有太大的失真情形发生。在所有的塑料薄膜电容当中,又以聚丙烯(PP)电容和聚苯乙烯(PS)电容的特性最为显著,当然这两种电容器的价格也比较高。然而近年来音响器材为了提升声音的品质,所采用的零件材料已愈来愈高级,价格并非最重要的考量因素,所以近年来PP电容和PS电容被使用在音响器材的频率与数量也愈来愈高。读者们可以经常见到某某牌的器材,号称用了多少某某名牌的PP质电容或PS质电容,以做为在声音品质上的背书,其道理就在此。

电容器依着介质的不同,它的种类很多,例如:电解质电容、纸质电容、薄膜电容、陶瓷电容、云母电容、空气电容等。但是在音响器材中使用最频繁的,当属电解电容器和薄膜(Film)电容器。电解电容大多被使用在需要电容量很大的地方,例如主电源部份的滤波电容,除了滤波之外,并兼做储存电能之用。而薄膜电容则广泛被使用在模拟信号的交连,电源噪声的旁路(反交连)等地方。薄膜电容器是以金属箔当电极,将其和聚乙酯,聚丙烯,聚笨乙烯或聚碳酸酯等塑料薄膜,从两端重叠后,卷绕成圆筒状的构造之电容器。而依塑料薄膜的种类又被分别称为聚乙酯电容(又称Mylar电容),聚丙烯电容(又称PP电容),聚苯乙烯电容(又称PS电容)和聚碳酸电容。

在WIMA之后,音响产品也使用得很多,很有历史的,是同为德国品牌的ERO电容。ERO电容最常见到的是绿色,也有一些是蓝色,与WIMA同时组装在电路板上时,相映成趣,煞是好看。ERO是薄膜电容的牌子,而ROE则是另一种高级电解质电容器的品牌,两者英文字母一样,但顺序不同,读者不可搞混。同为德国品牌,但是音响产品中使用得不太多的是西门子电容,这个牌子皂电解质电容器和薄膜电容器却为德国的HI-END名厂MBL所乐于采用,而且表现极为出色,因此实力不容小觑。

MIT电容以历史而言,是最年轻的高级电容,上市至今,可能连三年都不到,但是自从一推出,即可以「轰动武林,惊动万教」来形容,曾经一度是整个HI-END音响圈的话题。究其原因一是它的构造特殊,MIT电容是一种复合电容(Multi cap),意即一个电容实际上内部是由多个电容并联复合而成,这么做有什么优点呢?可以再一次地降低电容内部的等效串联电阻及等效串联电感值,使得MIT电容更接近于理想电容,所以一切该有的技术规格特性也都是很优秀的啰!当然啦,这么做是得付出代价的,MIT电容的价格之昂贵,足以令想采用它的厂家或个人望而却步,这也是它第二个引人注目的地方。另外它的体积以相同容量而言也比较大,在讲究零件实装密度的电路上,应用的方便性会受限制。它的外观是白色的椭圆柱型,引线很粗,封胶则是黑色的,同时它有金属箔及金属化薄膜两种型式。

Philips是个很大的企业集团,旗下生产制造的产品种类真是不计其数,从最普及的民生家电产品,到最尖端的太空科技,层面广泛,当然电容器的生产,也是不会漏掉的。它家的电容器,外表是呈现一种淡淡的水蓝色,近来常常可以在音响器材中发现。

Rifa是瑞典品牌的高级电容,常见到的PP质电容是蓝色的,规格特性与声音表现均非常优秀,但是价格同样地也非常昂贵,因此甚少有音响厂家使用,但是我只要指出三家使用此品牌的音响名厂,你大概就可以明白它的实力所在了。那三家呢?丹麦的Gryphon,美国的Mark Leivenson以及Cello。

Wonder电容及Relcap电容都是在这几年很出过一阵子风头的高级电容,Wonder电容的使用以Counterpoint的机器最为著名,Audio Research也使用它,外观呈白色圆筒型,封胶是绿色;Relcap则以Audio Research的使用最出名,外观呈淡黄色的椭圆柱型。
薄膜电容
薄膜电容

法国的Solen电容这几年也窜红得很快,它的外观呈圆筒型,黑色表皮,两端封胶有砖红色及灰色两种。它是目前为止,唯一生产大容量MKP质电容(可达200F)的知名厂家,因此Solen电容被大量地采用于高级喇叭的分音器之中,举其知名着有:丹麦的Dynaudio喇叭,美国的Infinity喇叭(包括IRS-V的中高音柱),法国的JM Lab喇叭(旗鉴的ALCOR及UTOPIA更别具用心地在喇叭背板上,以透明的压克力秀出特别定制的超级大Solen电容,以示其用料之不凡。)此外,在许多知名厂家的晶体机或管机电路中均使用得很多。

通常的薄膜电容器其制法是将铝等金属箔当成电极和塑料薄膜重叠后卷绕在一起制成。但是另外薄膜电容器又有一种制造法,叫做金属化薄膜(Metallized Film),其制法是在塑料薄膜上以真空蒸镀上一层很薄的金属以做为电极。如此可以省去电极箔的厚度,缩小电容器单位容量的体积,所以薄膜电容器较容易做成小型,容量大的电容 器。例如常见的MKP电容,就是金属化聚丙烯膜电容器(Metailized Polypropylene Film CaPACitor)的代称,而MKT则是金属化聚乙酯电容(Metailized Polyester)的代称。

金属化薄膜电容器所使用的薄膜有聚乙酯、聚丙烯、聚碳酸酯等,除了卷绕型之外,也有叠层型。金属化薄膜这种型态的电容器具有一种所谓的我我复原作用(Self Healing Action),即假设电极的微小部份因为电界质脆弱而引起短路时,引起短路部份周围的电极金属,会因当时电容器所带的静电能量或短路电流,而引发更大面积的溶 融和蒸发而恢复绝缘,使电容器再度回复电容器的作用。

在音响器材中所使用的薄膜电容器,成名最早,知名度最高的,首推有红色仙丹或是德国仙丹之称的WIMA容器。在早年台湾还未出现所谓的补品零件时,WIMA是当时市面上唯一买得到的高级货色。虽然材料及技术的进步及市场的需求,各种品牌的高级薄膜电容已经多得令人眼花撩乱,但WIMA仍应是最为人所熟知的品牌。而WIMA最有名的电容,则当属编号MKP-10的PP质电容。

近年来随着科学技术的飞速发展、薄膜电容的广泛应用。综上所述,本文已为讲解薄膜电容,相信大家对薄膜电容的认识越来越深入,希望本文能对各位读者有比较大的参考价值。
