dc-dc转换器

目前,dc-dc转换器在当代的应用可谓是越来越广泛,dc-dc转换器是值得我们好好学习的,现在我们就深入了解dc-dc转换器。  ---查看全文 >>

关键字:转换器

dc-dc转换器

目前,dc-dc转换器在当代的应用可谓是越来越广泛,dc-dc转换器是值得我们好好学习的,现在我们就深入了解dc-dc转换器。

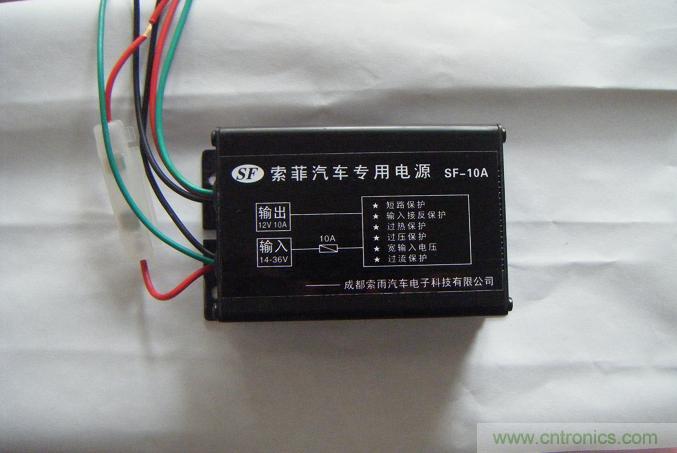

dc-dc转换器
dc-dc转换器

DC/DC转换器为转变输入电压后有效输出固定电压的电压转换器。DC/DC转换器分为三类:升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。根据需求可采用三类控制。PWM控制型效率高并具有良好的输出电压纹波和噪声。PFM控制型即使长时间使用,尤其小负载时具有耗电小的优点。PWM/PFM转换型小负载时实行PFM控制,且在重负载时自动转换到PWM控制。目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。

AC/DC 和 DC/DC 电源【英文解说版】

Texas Instruments isolated power conversion solutions cover the complete range of end-to-end power supply building blocks from front-end PFC controllers to PWM controllers, supporting the most popular isolated power topologies, including advanced, phase-shifted full-bridge. Innovative MOSFET gate drivers support primary and secondary MOSFET-driver applications, including synchronous rectifier driver topologies and many other power supply support products.

Use the parametric search, download datasheets, application notes, order samples and evaluation modules to get started today.

DC/DC转换器为转变输入电压后有效输出固定电压的电压转换器。DC/DC转换器分为三类:升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。根据需求可采用三类控制。PWM控制型效率高并具有良好的输出电压纹波和噪声。PFM控制型即使长时间使用,尤其小负载时具有耗电小的优点。PWM/PFM转换型小负载时实行PFM控制,且在重负载时自动转换到PWM控制。目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。在电路类型分类上属于斩波电路。
dc-dc转换器
dc-dc转换器

DC-DC转换器的工作原理:

什么是DC(Direct Current)呢?它表示的是直流电源,诸如干电池或车载电池之类。家庭用的100V电源是交流电源(AC)。若通过一个转换器能将一个直流电压(3.0V)转换成其他的直流电压(1.5V或5.0V),我们称这个转换器为DC-DC转换器,或称之为开关电源或开关调整器。

A: DC-DC转换器一般由控制芯片,电感线圈,二极管,三极管,电容器构成。在讨论DC-DC转换器的性能时,如果单针对控制芯片,是不能判断其优劣的。其外围电路的元器件特性,和基板的布线方式等,能改变电源电路的性能,因此,应进行综合判断。
B: 调制方式
1: PFM(脉冲频率调制方式)
开关脉冲宽度一定,通过改变脉冲输出的时间,使输出电压达到稳定。
2: PWM(脉冲宽度调制)
开关脉冲的频率一定,通过改变脉冲输出宽度,使输出电压达到稳定。
C: 通常情况下,采用PFM和PWM这两种不同调制方式的DC-DC转换器的性能不同点如下。
PWM的频率,PFM的占空比的选择方法。
PFM调制方式
占空比较大的情况(如:Duty=75%)占空比较小的情况(如:Duty=58%)
(1)小负载时,效率较低。 (1)小负载时,效率较高。
(2)可输出较大的电流。 (2)输出的电流较小。
因此,选用75%的占空比,可得到较大的输出电流。若在负载不是很大的情况下,选用58%的占空比,效率会较高.
用MOSFET替换BJT晶体管作为外围电路的开关部件对效率的影响。
效率会相应提高。因为BJT管需要对其基极提供驱动电流,这增加了电路的电流消耗,而 MOSFET是电压驱动,无需对其栅极提供电流,也就不会增加电路的电流消耗。
但是,实际应用时请考虑MOSFET是否对周边元器件产生影响。
DC-DC转换器(开关调整器)的尖峰噪音。
DC-DC转换器(开关调整器)通过开关动作进行升压或降压,特别是晶体管或场效应管处于快速开关时,会产生尖峰噪音,以及电磁干扰。

综上所述,本文已为讲解dc-dc转换器,相信大家对dc-dc转换器的认识越来越深入,希望本文能对各位读者有比较大的参考价值
