同轴电缆型号

目前,同轴电缆型号在当代的应用可谓是越来越广泛,同轴电缆型号是值得我们好好学习的,现在我们就深入了解同轴电缆型号。

目前,VG 无功补偿装置在当代的应用可谓是越来越广泛,VG 无功补偿装置是值得我们好好学习的,现在我们就深入了解VG 无功补偿装置。

同轴电缆从用途上分可分为基带同轴电缆和宽带同轴电缆(即网络同轴电缆和视频同轴电缆)。同轴电缆分50Ω 基带电缆和 75Ω宽带电缆两类。基带电缆又分细同轴电缆和粗同轴电缆。基带电缆仅仅用于数字传输,数据率可达10Mbps。
目前,VG 无功补偿装置在当代的应用可谓是越来越广泛,VG 无功补偿装置是值得我们好好学习的,现在我们就深入了解VG 无功补偿装置。

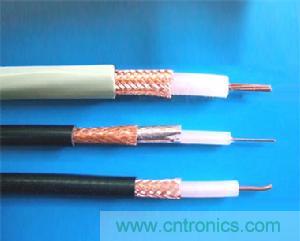

先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对),再由单个或多个同轴对组成的电缆。

SYV-75-5:SYV代表视频线,75代表阻抗为75欧姆,-5代表线材的粗细。
SYV 75-5-1(A、B、C)
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编
75:75欧姆 5:线径为5MM 1:代表单芯
SYV电缆的作用:监控中常用的视频线主要是SYV75-3和SYV75-5两种.如果要传输视频信号不是在200米内可以用SYV75-3,如果在350米范围内就可以用SYV75-5.
SYV电缆的使用环境:设备的支架连线,闭路电视(CCTV),共用天线系统(MATV) 以及彩色或单色射频监视器的转送。这些应用不需要选择有特别严格电气公差的精密视频同轴电缆。视频同轴电缆的特征电阻是75 欧姆,这个值不是随意选的。物理学证明了视频信号最优化的衰减特性发生在77 欧姆。在低功率应用中,材料及设计决定了电缆的最优阻抗为75 欧姆。

同轴电缆型号和含义
国产通信电缆的型号采用拼音字母和阿拉伯数字组成,他的排 列次序和含义如下:

分类用途
导体
绝缘体
内护层
特征
外护层
派生


1
2
3
4
5
6
7


  选用同轴电缆时,要选用频率特性好、电缆衰减小、传输 稳定、防水性能好的电缆。
  国内生产的同轴电缆可分为实芯和藕芯两种。芯线一般用 铜线,外导体有铝管和铜网加铝箔。绝缘外套分为单护套和双护套两种。国产同轴电缆型号统一标准的格式如下:

  电缆型号标准

特性阻抗

芯线绝缘外经

结构序号


 国产同 轴电缆的同一型号和含义

分类代号
绝缘材料
护套材料
派生特征
符号
含义
符号
含义
符号
含义
符号
含义
S
通轴射频电缆
Y
聚乙烯
V
聚氯乙烯
P
屏蔽
SE
对称射频电缆
W
稳定聚乙烯
Y
聚乙烯
Z
综合
SJ
强力射频电缆
F
氟塑料
F
氟塑料

SG
高压射频电缆
X
橡皮
B
玻璃丝编制侵硅有机漆
ST
特性射频电缆
I
聚乙烯空气绝缘
H
橡皮

SS
电视电缆
D
稳定聚乙烯空气绝缘
M
棉纱编织


  例如:SYV-75-3-1型电缆表示同轴射频电缆, 用聚乙烯绝缘,用聚氯乙烯做护套,特性阻抗为75Ω,芯线绝缘外经为3mm,结构序号为1。

常用同轴电缆型号的规格和主要参数
</TBODY
电缆型号
绝缘形式
芯线外经
mm
绝缘外经
mm
电缆外经
mm
特性阻抗
Ω

衰减常数(dB/100m)

30(MHz)
200(MHz)
800(MHz)
SYKV-75-5
藕芯式
1.10
4.7
7.3
75±3
4.1
11
22
SYKV-75-9
藕芯式
1.90
9.0
12.4
75±2.5
2.4
6
12
SYKV-75-12
藕芯式
2.60
11.5
15.0
75±2.5
1.6
4.5
10
SSYKV-75-5
藕芯式
1.00
4.8
7.3
75±3
4.2
11.5
23
SSYKV-75-9
藕芯式
1.90
9.0
13.0
75±3
2.1
5.1
11
SIOV-75-5
藕芯式
1.13
5.0
7.4
75±3
3.5
8.5
17
SIZV-75-5
竹节式
1.20
5.0
7.3
75±3
4.5
11
22
SYDV-75-9
竹节式
2.20
9.0
11.4
75±3
1.7
4.5
9.2
SYDV-75-12
竹节式
3.00
11.5
14.4
75±2
1.2
3.4
7.1
SDVC-75-5
藕芯式
1.00
4.8
6.8
75±3
4
10.8
22.5
SDVC-75-7
藕芯式
1.60
7.3
10.0
75±2.5
2.6
7.1
15.2
SDVC-75-9
藕芯式
2.00
9.0
12.0
75±2.5
2.1
5.7
12.5
SDVC-75-12
藕芯式
2.60
11.5
14.4
75±2.5
1.7
4.5
10

综上所述,本文已为讲解同轴电缆型号,相信大家对同轴电缆型号的认识越来越深入,希望本文能对各位读者有比较大的参考价值
