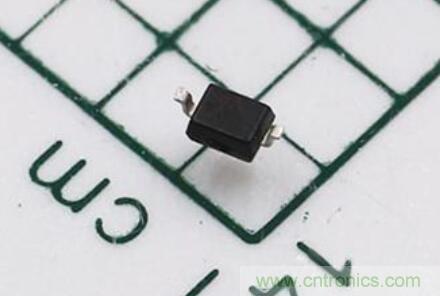

【导读】PIN型光电二极管也称PIN结二极管、PIN二极管，在两种半导体之间的 PN结，或者半导体与金属之间的结的邻近区域，在P区与N区之间生成I型层，吸收光辐射而产生光电流的一种光检测器。具有结电容小、渡越时间短、灵敏度高等优点。
PIN二极管参数
1. 插入损耗：开关在导通时衰减不为零，称为插入损耗
2. 隔离度：开关在断开时其衰减也非无穷大，称为隔离度
3. 开关时间： 由于电荷的存储效应，PIN管的通断和断通都需要一个过程，这个过程所需时间
4. 承受功率： 在给定的工作条件下，微波开关能够承受的最大输入功率
5. 电压驻波系数： 仅反映端口输入，输出匹配情况
6. 视频泄漏
7. 谐波： PIN二极管也具有非线性，因而会产生谐波，PIN开关在宽带应用场合，谐波可能落在使用频带内引起干扰。 开关分类：反射式和吸收式， 吸收式开关的性能较反射式开关优良。
PIN二极管结构
一般的二极管是由N型杂质掺杂的半导体材料和P型杂质掺杂的半导体材料直接构成形成PN结。而PIN二极管是在P型半导体材料和N型半导体材料之间加一薄层低掺杂的本征（Intrinsic）半导体层。
因为本征半导体近似于介质，这就相当于增大了P-N结结电容两个电极之间的距离，使结电容变得很小。其次，P型半导体和N型半导体中耗尽层的宽度是随反向电压增加而加宽的，随着反偏压的增大，结电容也要变得很小。
由于I层的存在，而P区一般做得很薄，入射光子只能在I层内被吸收，而反向偏压主要集中在I区，形成高电场区，I区的光生载流子在强电场作用下加速运动，所以载流子渡越时间常量减小，从而改善了光电二极管的频率响应。同时I层的引入加大了耗尽区，展宽了光电转换的有效工作区域，从而使灵敏度得以提高。
PIN二极管原理
因为 PIN二极管的射频电阻与直流偏置电流有关，所以它可以用作为射频开关和衰减器。串联射频开关电路：当二极管正偏时，即接通（短路）；当二极管零偏或者反偏时，不仅开关的最高工作频率会受到限制，最低工作频率也会受到限制，如PIN管就不能控制直流或低频信号的通断。受管子截止频率的影响，开关还有一个上限工作频率。要求开关的频带尽量宽，因为信号源的频带越来越宽。
