霍尔传感器的工作原理和应用范围详解

发布时间:2021-03-01

【导读】霍尔传感器是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种,这一现象是霍尔(A.H.Hall,1855—1938)于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应,而半导体的霍尔效应比金属强得多,利用这现象制成的各种霍尔元件,广泛地应用于工业自动化技术、检测技术及信息处理等方面。

什么是霍尔传感器?
霍尔传感器是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种,这一现象是霍尔(A.H.Hall,1855—1938)于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应,而半导体的霍尔效应比金属强得多,利用这现象制成的各种霍尔元件,广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数,能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

霍尔传感器的工作原理:
磁场中有一个霍尔半导体片,恒定电流I从A到B通过该片。在洛仑兹力的作用下,I的电子流在通过霍尔半导体时向一侧偏移,使该片在CD方向上产生电位差,这就是所谓的霍尔电压。

霍尔电压随磁场强度的变化而变化,磁场越强,电压越高,磁场越弱,电压越低,霍尔电压值很小,通常只有几个毫伏,但经集成电路中的放大器放大,就能使该电压放大到足以输出较强的信号。

霍尔传感器的工作原理和应用范围详解

若使霍尔集成电路起传感作用,需要用机械的方法来改变磁感应强度。下图所示的方法是用一个转动的叶轮作为控制磁通量的开关,当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时,磁场偏离集成片,霍尔电压消失。这样,霍尔集成电路的输出电压的变化,就能表示出叶轮驱动轴的某一位置,利用这一工作原理,可将霍尔集成电路片用作用点火正时传感器。霍尔效应传感器属于被动型传感器,它要有外加电源才能工作,这一特点使它能检测转速低的运转情况。

什么是霍尔效应?
霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用引起的偏转。当带电粒子(电子或空穴)被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积,从而形成附加的横向电场。对于图一所示的半导体试样,若在X方向通以电流Is,在Z方向加磁场B,则在Y方向即试样A,A′电极两侧就开始聚积异号电荷而产生相应的附加电场。电场的指向取决定于试样的电类型。显然,该电场是阻止载流子继续向侧面偏移,当载流子所受的横向电场力eEH与洛仑兹力相等时,样品两侧电荷的积累就达到平衡,故有

霍尔传感器的工作原理和应用范围详解

其中EH为霍尔电场,V是载流子在电流方向上的平均漂移速度。设试样的宽为b,厚度为d,载流子浓度为n,则

由两式可得

即霍尔电压VH(A、A′电极之间的电压)与ISB乘积正比与试样厚度d成反比。比例系数 称为霍尔系数,它是反映材料霍尔效应强弱的重要参数,只要测出 VH(伏)以及知道IIs(安)、B(高斯)和d(厘 米)可按下式计算RH(厘米3/库仑)

霍尔传感器的分类和应用:

霍尔传感器的分类
霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

(一)线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成,它输出模拟量。

(二)开关型霍尔传感器由稳压器、霍尔元件、差分放大器,斯密特触发器和输出级组成,它输出数字量。

三、霍尔传感器的特性
(一)线性型霍尔传感器的特性

霍尔传感器的工作原理和应用范围详解

输出电压与外加磁场强度呈线性关系,如图3所示,可见,在B1~B2的磁感应强度范围内有较好的线性度,磁感应强度超出此范围时则呈现饱和状态。

(二)开关型霍尔传感器的特性

如图4所示,其中BOP为工作点开的磁感应强度,BRP为释放点关的磁感应强度。

霍尔传感器的工作原理和应用范围详解

当外加的磁感应强度超过动作点Bop时,传感器输出低电平,当磁感应强度降到动作点Bop以下时,传感器输出电平不变,一直要降到释放点BRP时,传感器才由低电平跃变为高电平。Bop与BRP之间的滞后使开关动作更为可靠。

另外还有一种锁键型(或称锁存型)开关型霍尔传感器,其特性如图5所示。

霍尔传感器的工作原理和应用范围详解

当磁感应强度超过动作点Bop时,传感器输出由高电平跃变为低电平,而在外磁场撤消后,其输出状态保持不变(即锁存状态),必须施加反向磁感应强度达到BRP时,才能使电平产生变化。

四、霍尔传感器的应用
按被检测对象的性质可将它们的应用分为:直接应用和间接应用。前者是直接检测受检对象本身的磁场或磁特性,后者是检测受检对象上人为设置的磁场,这个磁场是被检测的信息的载体,通过它,将许多非电、非磁的物理量,例如速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等,转变成电学量来进行检测和控制。

(一)线性型霍尔传感器主要用于一些物理量的测量。例如:

1.电流传感器

由于通电螺线管内部存在磁场,其大小与导线中的电流成正比,故可以利用霍尔传感器测量出磁场,从而确定导线中电流的大小。利用这一原理可以设计制成霍尔电流传感器。其优点是不与被测电路发生电接触,不影响被测电路,不消耗被测电源的功率,特别适合于大电流传感。

霍尔传感器的工作原理和应用范围详解

霍尔电流传感器工作原理如图6所示,标准圆环铁芯有一个缺口,将霍尔传感器插入缺口中,圆环上绕有线圈,当电流通过线圈时产生磁场,则霍尔传感器有信号输出。

2.位移测量

如图7所示,两块永久磁铁同极性相对放置,将线性型霍尔传感器置于中间,其磁感应强度为零,这个点可作为位移的零点,当霍尔传感器在Z轴上作△Z位移时,传感器有一个电压输出,电压大小与位移大小成正比。

霍尔传感器的工作原理和应用范围详解

如果把拉力、压力等参数变成位移,便可测出拉力及压力的大小,如图8所示,是按这一原理制成的力传感器。

霍尔传感器的工作原理和应用范围详解

二)开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等。

1.测转速或转数

如图9所示,,在非磁性材料的圆盘边上粘一块磁钢,霍尔传感器放在靠近圆盘边缘处,圆盘旋转一周,霍尔传感器就输出一个脉冲,从而可测出转数(计数器),若接入频率计,便可测出转速。

霍尔传感器的工作原理和应用范围详解

如果把开关型霍尔传感器按预定位置有规律地布置在轨道上,当装在运动车辆上的永磁体经过它时,可以从测量电路上测得脉冲信号。根据脉冲信号的分布可以测出车辆的运动速度。

2.各种实用电路

开关型霍尔传感器尺寸小、工作电压范围宽,工作可靠,价格便宜,因此获得极为广泛的应用。下面列举两个实用电路加以说明:

电路1 防盗报警器

霍尔传感器的工作原理和应用范围详解

如图10所示,将小磁铁固定在门的边缘上,将霍尔传感器固定在门框的边缘上,让两者靠近,即门处于关闭状态时,磁铁靠近霍尔传感器,输出端3为低电平,当门被非法撬开时,霍尔传感器输出端3为高电平,非门输出端Y为低电平,继电器J吸合,Ja闭合,蜂鸣器得电后发出报警声音。

电路2 公共汽车门状态显示器

霍尔传感器的工作原理和应用范围详解

使用霍尔传感器,只要再配置一块小永久磁铁就很容易做成车门是否关好的指示器,例如公共汽车的三个门必须关闭,司机才可开车。电路如图11所示,三片开关型霍尔传感器分别装在汽车的三个门框上,在车门适当位置各固定一块磁钢,当车门开着时,磁钢远离霍尔开关,输出端为高电平。若三个门中有一个未关好,则或非门输出为低电平,红灯亮,表示还有门未关好,若三个门都关好,则或非门输出为高电平,绿灯亮,表示车门关好,司机可放心开车。


免责声明:本文为转载文章,转载此文目的在于传递更多信息,版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题,请电话或者邮箱联系小编进行侵删。


推荐阅读:

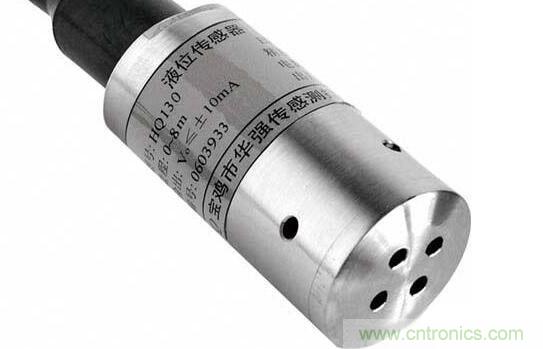

液位传感器的工作原理以及选择液位传感器的正确方法
