保险丝规格用什么表示?家用保险丝型号及规格是?

发布时间:2020-10-21

【导读】保险丝(fuse)也被称为电流保险丝,IEC127标准将它定义为“熔断体(fuse-link)”。其主要是起过载保护作用。电路中正确安置保险丝,保险丝就会在电流异常升高到一定的高度和热度的时候,自身熔断切断电流,保护了电路安全运行。

一、保险丝的定义
保险丝(fuse)也被称为电流保险丝,IEC127标准将它定义为“熔断体(fuse-link)”。其主要是起过载保护作用。电路中正确安置保险丝,保险丝就会在电流异常升高到一定的高度和热度的时候,自身熔断切断电流,保护了电路安全运行。

一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯,随着时代的发展,保险丝保护电力设备不受过电流过热的伤害,避免电子设备因内部故障所引起的严重伤害。

保险丝规格用什么表示?家用保险丝型号及规格是?


二、保险丝的外形
1、条丝状。早期原始型态的保险丝,直接以螺丝锁定,用于各种尺寸的旧式开关、插座。
2、片状(裸片状)。比旧式丝状方便使用。

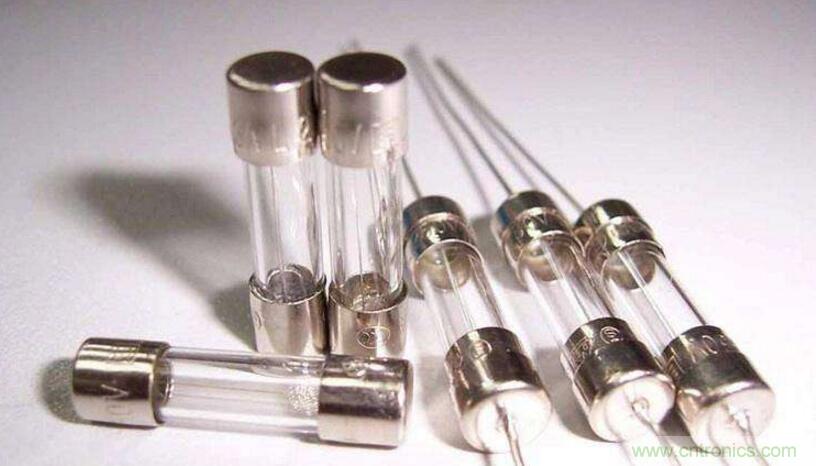

3、玻璃管状。有几种不同尺寸,常见于电子产品。
6.3x32mm(直径x长度)
5x20mm
4、陶瓷管状。有几种不同形状及尺寸,可避免玻璃爆裂。
5、塑胶片状带金属片状接脚:汽车保险丝。
6、表面接着元件(SMD)型。
7、圆柱体状,插件式:直接焊接于电路板上,用于产品内部。

保险丝规格用什么表示?家用保险丝型号及规格是?

三、保险丝的基本组成
一般保险丝由三个部分组成:一是熔体部分,它是保险丝的核心,熔断时起到切断电流的作用,同一类、同一规格保险丝的熔体,材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致,最重要的是熔断特性要一致,家用保险丝常用铅锑合金制成;二是电极部分,通常有两个,它是熔体与电路联接的重要部件,它必须有良好的导电性,不应产生明显的安装接触电阻;三是支架部分,保险丝的熔体一般都纤细柔软的,支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用,它必须有良好的机械强度、绝缘性、耐热性和阻燃性,在使用中不应产生断裂、变形、燃烧及短路等现象。

四、保险丝规格用什么表示
常用保险丝规格常用保险丝规格(铅不少于98%,锑0.3~1.5%,杂质不多于1.5%)直径(mm)额定电流(A)额定功率(W)熔断电流(A)熔断功率(W),主要是额定电流、额定功率和熔断功率。

保险丝规格用什么表示?家用保险丝型号及规格是?

五、家用保险丝型号及规格
保险丝主要用来家用电器的防止短路故障的最基本保护装置,一般根据家用电器的电流来配备选择,可以这样简单计算考虑电流=(功率÷电压)&TImes;1.5,例如电器设备电流=1千瓦÷220伏&TImes;1.5=6.8安,你可以选择保险丝6——8安即可。

保险丝的熔断电流通常为额定电流的1.5~2.0倍。如家庭中正常用电时各用电器总功率之和超过1100瓦的选择5安培的保险丝,使用直径为0.98毫米的20号保险丝就可以了,当电流超过7.5安培至10安培时,保险丝就会自动熔断达到保护的目的。

保险丝规格用什么表示?家用保险丝型号及规格是?
保险丝规格用什么表示?家用保险丝型号及规格是?

六、保险丝的作用
保险丝是用电阻率大,熔点低的铅锑合金制成。它的作用是当电路中有过大的电流时,保险产生较多的热量,使它的温度达到熔点,从而熔断,自动切断电路,起到保险的作用。
