精密电位器的分类和特点应用

发布时间:2020-05-06

【导读】在精密电位器上附加有开关设备。开关与精密电位器同轴,开关的运动与控制办法分为旋转式和推拉式两。

精密电位器是一种能以较高精度调节自身电阻值的可变电阻器。

精密电位器的分类
1、带开关精密电位器
在精密电位器上附加有开关设备。开关与精密电位器同轴,开关的运动与控制办法分为旋转式和推拉式两。

2、实心精密电位器
是用石英粉、石墨、碳黑、有机粘合剂等制作的材料混合加热后压在塑料基体上,再经加热聚合而成。优点:阻值规划宽、耐磨性好、分辨率高、可靠性高、体积小;缺点:噪声大、耐高温性差。实心精密电位器可分为对数式实心精密电位器、直线式实心精密电位器、小型实心精密电位器。

3、金属膜精密电位器
电阻体是用金属复合膜、金属氧化膜、金属合金膜、氧化钽膜材料始末真空技术堆积在陶瓷基体上制成的。优点:分辨率高、滑动噪声较组成碳膜精密电位器小;缺点:耐磨性欠好、阻值规划小。

4、单圈精密电位器与多圈精密电位器
单圈精密电位器的滑动臂只能在不到3600的规划内旋转,普通用于音量控制,多圈精密电位器的转轴每转一圈,滑动臂触点在电阻体上仅改动很小一段距离,其滑动臂从一个极点方位到另一个极点方位时,转轴需求转变多圈。

5、线绕精密电位器
其电阻体是由电阻丝绕在非金属板上或者是涂有绝缘材料的金属制成的。优点是:精度高、噪声低、功率大、稳定性好;缺点是:高频特性较差。线绕精密电位器又分直滑式精密多圈线绕精密电位器、普通线绕精密电位器、精密多圈线绕精密电位器、普通多圈线绕精密电位器、函数式精密多圈线绕精密电位器等。

6、组成碳膜精密电位器
是当时运用较多的一种精密电位器。它的电阻体是用石英粉、碳黑、石墨、有机粘合剂等制作的混合物,涂在胶木板或玻璃纤维板上制成的。优点:分辨率高、阻值规划宽;缺点:滑动噪声大、耐热耐湿性欠好。组成碳膜精密电位器又分为直滑式组成碳膜精密电位器、普通组成碳膜精密电位器、带开关小型组成碳膜精密电位器、双联异轴无开关/带开关精密电位器、单联带开关/无开关精密电位器、双联同轴无开关/带开关精密电位器、小型精密组成碳膜精密电位器、推拉开关组成碳膜精密电位器、精密多圈组成碳膜精密电位器等。

7、双联精密电位器与单联精密电位器
双联精密电位器通常是将两个规范相同的精密电位器装在同一转轴上,调度转轴时,两个精密电位器的滑动触点同步转变。也有部分双联精密电位器为异步异轴;单联精密电位器是由一个独立的转轴控制一组精密电位器。

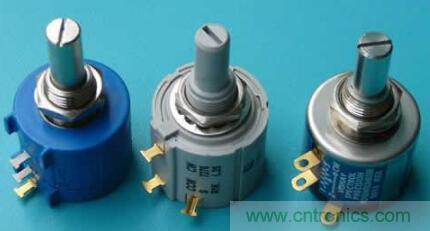

精密电位器的分类和特点应用

精密电位器的特点应用
精密电位器也叫精密可调电位器,是一种能以较高精度调节自身电阻的可变电阻器。分有带指针,不带指针等形式,调整圈数有5圈,10圈等数种。该电位器除具有线绕电位器的相同特点外,还具有线性优良,能进行精细调整等优点,可广泛应用于对电阻实行精密调整的场合,主要参数为阻值、容差、额定功率。广泛用于电子设备,在音响和接收机中作音量控制用。
