【导读】电位器按调节方式分类，可分为宣滑式电位器和旋转式电位器等。其中旋转式电位是指能通过旋转电位器上的调节按钮来改变阻值的电位器。这种调节电阻的方法可以有效的减小电位器的体积。
电位器按调节方式分类，可分为宣滑式电位器和旋转式电位器等。其中旋转式电位是指能通过旋转电位器上的调节按钮来改变阻值的电位器。这种调节电阻的方法可以有效的减小电位器的体积。
旋转式电位器结构图

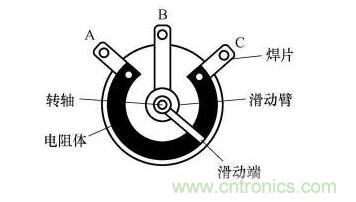

旋转式电位器的内部结构如图2-4-1所示，主耍包括由金属膜或碳膜构成的马鞍形电阻体、滑动臂、滑动端（亦称触头或电刷）、转轴、转柄、焊片等组成。焊片A、C之间的电阻值即为电位器的总阻值。滑动端的一端接焊片B，另一端与电阻体紧密接触。当滑动端位置改变时，A-B和B-C之间的电阻值就发生变化。有的电位器上还带有开关，通过转柄可控制开关的通断。普通电位器的旋转角度为270°，不能对电阻值做精细调节。
旋转式电位器怎么接线
一般旋转式电位器有3个脚，电阻为0的脚算一脚，中间的2脚，最后那个3脚。其中2脚就是用来接输出的1，3脚接的是电位器总阻，2脚是在上面滑动的，调节电阻大小来控制电压。
旋转电位器主要用于通讯产品、对讲机、汽车功放、多媒体音响、智能家居、计算机周边等，其功能主要为：音量调节、光线强弱调节、菜单选择、速度调节、温度调节等。
