红外接收二极管制作遥控检测电路

发布时间:2020-03-20

【导读】T1~T3应采用9013型等硅NPN三极管,β≥100,BVceo≥25V。V1为红外光敏二极管,D、D2为IN4148型硅开关二极管,D;~D6为IN4001型等硅整流二极管,D,为1/2W、15V稳压二极管,如2CW20型等。LED可用普通红色发光二极管。

红外接收二极管制作遥控检测电路
元件选择:

红外接收二极管制作遥控检测电路

红外接收二极管制作遥控检测电路

T1~T3应采用9013型等硅NPN三极管,β≥100,BVceo≥25V。V1为红外光敏二极管,D、D2为IN4148型硅开关二极管,D;~D6为IN4001型等硅整流二极管,D,为1/2W、15V稳压二极管,如2CW20型等。LED可用普通红色发光二极管。

Rp可用WH7型微调电阻器,其余电阻均用RTX-1/8W型碳膜电阻器。C1、C2可采用CD11-25V型电解电容器,C3要用CBB-400V型聚苯电容器。K可用JRX-13F、CD12V小型电磁继电器,要求有两组转换接点。

发射器:LED1、LED2最好采用与V:相配套的红外发光二极管。R为RJ-1/2W金属膜电阻器。SB可用6X6小型轻触按键开关,也可用磷铜皮自制。;

3,安装与调试
自行设计印刷电路,选择合适元件安装在自己制作的印刷电路板上。

全部元器件安装好后,再进行调试。首先将微调电阻器RP的中心端旋到阻值中间位置,在插座X处先接一只40W白炽灯泡作为被控电器,将遥控发射器对准接收器VI,点按一下发射器的按键SB,看灯泡是否能被点亮;再长按一下发射器的按键SB,看灯泡是否立刻熄灭。如符合要求,再逐渐拉开距离试之,要求在8~10m内能可靠控制。如不合要求应检查线路是否有误,并可调整可变电阻Rp试之。调整Rp,可以改变遥控器的接收灵敏度,Rp阻值调得大,光控灵敏度相应要高些,但易受杂光干扰。调试合格后,将两机分别装人两只塑料小盒里,即可投人使用。

红外线遥控控制器:
这种红外线遥控器,只要点按一下红外光发射器,被控电器就通电工作;按动发射器的时间稍长,被控电器就断电停止工作。

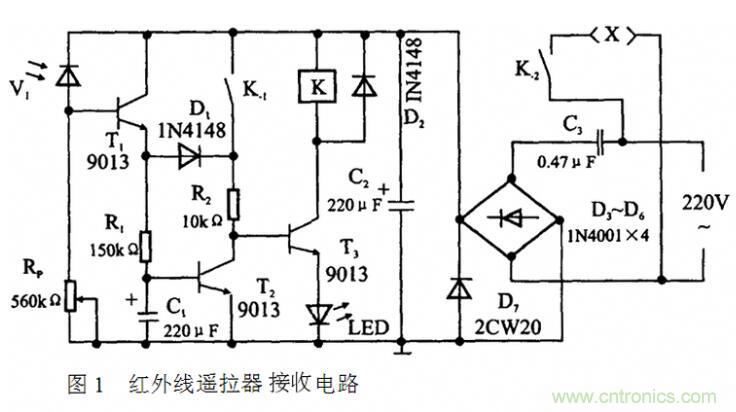

遥控控制器的电路如图1所示。D3~D、C2、C3组成简单的电容降压桥式整流稳压电路,接通电源后,C2两端即输出15V左右的稳定直流电压供整个电子线路用电。平时三极管T~T;均处于截止状态,继电器K释放,其常开接点K-、K-2均打开,插在插座X里的被控家用电器无电不工作。

如按一下红外光发射器,红外光接收二极管VI,受红外光照射立刻呈低电阻状态,T,导通,电源一路经T1、D1、R2注人T3的基极,使T,迅速导通,继电器K通电吸合,其常开接点K-。、K-2闭合。K-:使继电器K自锁,K-2接通被控电器电源,电器就通电工作,同时发光二极管LED点亮发光表示遥控器对外送电。电源另-路经T1、R:向电容C1充电,由于红外光照射V1的时间极短,故T很快就恢复截止状态,所以C1两端电压不可能充到T2的开门电平,T2仍能保持截止状态,对线路无任何影响。需要关闭电器时,只要按动发射器的时间长-一些,使C;两端电压充到约0.65V左右,T2就由截止状态进人导通态,T2的集电极输出低电平,T2就由导通态进人截止态,继电器K失电释放,K-K-2打开,线路回复到原来的关机状态。

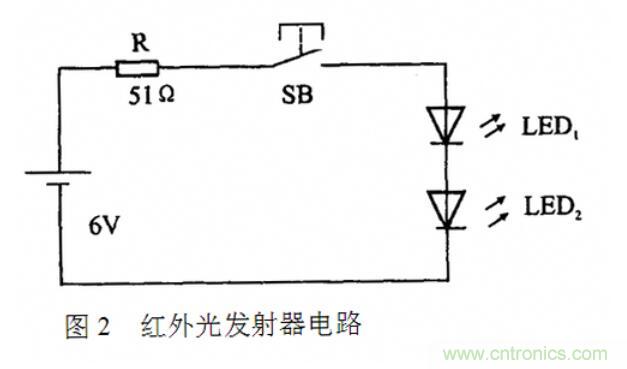

图2是红外光发射器电路,采用两只红外发光二极管LED,和LED2的目的是增强红外光线,能有效加大遥控距离。为防止可见光的干扰,可在接收器的红外光敏二极管V;前面加装滤色片。此遥控器也可采用普通手电筒取代红外光发射器,但V1前面的滤色片应去除,为防止杂光干扰,可在V1周围加装遮光筒,使只有手电筒发出的直射光线才能照射到V]。

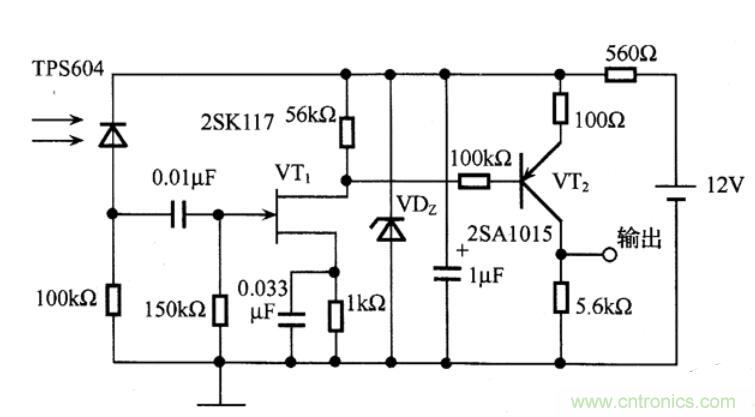

简单的红外接收二极管遥控接收电路图
如图所示,图是红外线遥控接收装置实例。红外线传感器有多种,这里选用光电二极管TPS604。工作原理简介如下:光电二极管TPS604接收到被调制的红外线的微弱信号,先经场效应晶体管VT1的前级放大,再经晶体管VT2进行适当的放大,由UT2的集电极输出相应信号控制有关电路。

VDZ稳压管为 +5V、 VT1为3DJ6 VT2为 C8550。

红外接收二极管制作遥控检测电路
