单相变压器电流如何计算

发布时间:2019-12-27

【导读】单相变压器变压器容量是视在功率KVA,额定容量是副边输出功率的保证值,所以副边额定电流等于额定容量除以副边额定电压。即电流(A)=容量(VA)/电压(V)。

单相变压器电流如何计算
单相变压器变压器容量是视在功率KVA,额定容量是副边输出功率的保证值,所以副边额定电流等于额定容量除以副边额定电压。即电流(A)=容量(VA)/电压(V)。

原边额定电流等于副边额定电流除以单相变压器变比。因为损耗很小,计算额定电流时均予忽略。

变压器利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁心(磁芯)。在电器设备和无线电路中,常用作升降电压、匹配阻抗,安全隔离等。



单相变压器电流如何计算

变压器的功能主要有,电压变换,电流变换,阻抗变换。

单相变压器的原理及适用环境
变压器是一类用作转换工作电压、交流电或工作阻抗的电气设备组件,是供配电系统中输变电力的重要专用设备,在远距传送电网时,可采用变压器将电站送出去的工作电压增高,以降低在电网传送操作过程中的耗损,方便于远距传送电能;在居民用电的地区,变压器将高压电降低,以配电专用设备和用户采用。变压器的种类方法有很多种多样,按照其开关电源相数的不一样,重要还可以分成单相变压器和三相变压器。

单相变压器是一类原边电磁线圈为单相电磁线圈的变压器。如图1-2所示,单相变压器的原边电磁线圈和次级绕组均缠绕在变压器铁芯上,原边电磁线圈为交流电压输入端,次级绕组为交流电压輸出端。次级绕组的輸出工作电压与电磁线圈的线圈匝数正相关。

单相变压器电流如何计算

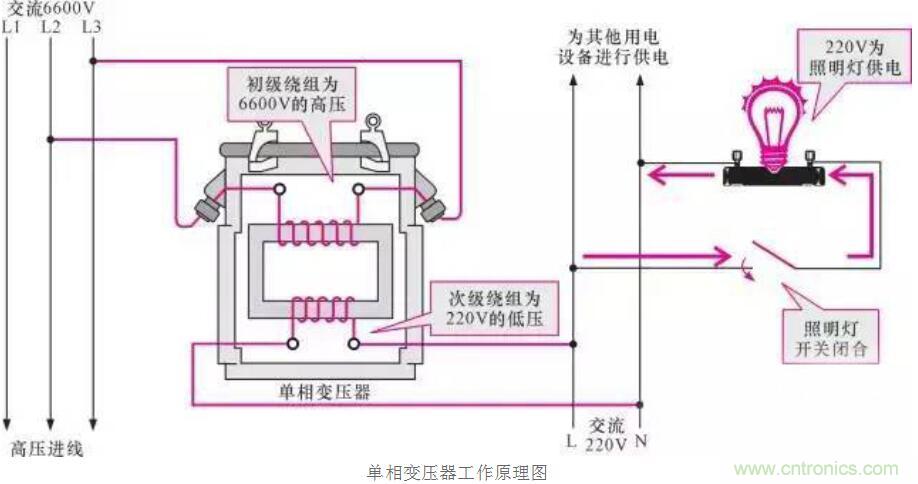

单相变压器可将高压电供配电系统转变成单相低电压,供各种各样专用设备采用,比如说可将交流电6600V高压电经单相变压器变成交流电220V低电压,为LED灯或其它专用设备供配电系统,如图1-3所示。单相变压器有结构特征简易、体型小、耗损低级优势,适合在负载较小的低压配电箱钱路(60赫兹以下)中采用。
