高频变压器漏感的措施及减少漏感的五个经验

发布时间:2019-11-11

【导读】高频条件下,漏感是变压器不可忽略的一项重要参数,漏感的多少直接影响高频变压器的效率。那什么又是漏感呢,又当如何解决漏感提高变压器的效率呢?

高频变压器漏感的措施
高频条件下,漏感是变压器不可忽略的一项重要参数,漏感的多少直接影响高频变压器的效率。那什么又是漏感呢,又当如何解决漏感提高变压器的效率呢?

当两个存在磁路匝链关系的自感,磁通没有完全耦合,有了漏磁通,也就产生了漏感。也就是说,初级绕组和次级绕组不能完全耦合,就会存在漏感,漏感的存在们可以与电路中的电容或者变压器绕组之间的分布电容构成振荡回路,满足振荡条件后,自发地振荡,向外辐射电磁能量,造成电磁干扰,使得电子系统的其他元器件不能正常工作。漏感的存在,会产生尖峰电压。因此,漏感对电路性能和转换效率的影响特别重要,在设计变压器时,应尽量使得变压器的漏感最小。

其中减小漏感的措施有:

1、选择合适的磁芯,减低漏感。
2、增加绕组的宽厚比,减小个绕组之间的绝缘层。
3、增加绕组之间的耦合程度。
4、减小两个线圈之间的平均周长。
5、初级绕组交叉换位绕制。

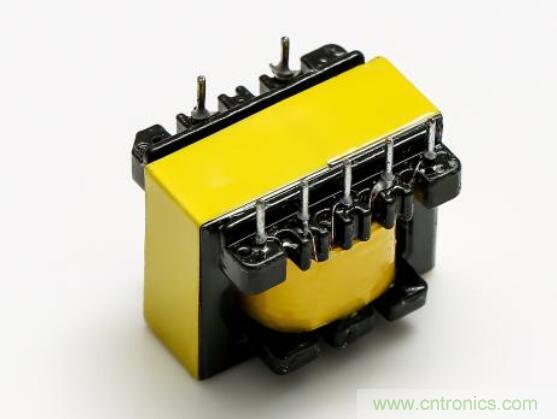

高频变压器漏感的措施及减少漏感的五个经验

减少高频变压器漏感的五个经验
变压器的漏感应该是原边线圈所产生的磁力线不能全部通过次级线圈会漏掉一部分,因此产生漏磁的电感称为漏感。

一般漏感的问题与绕线的排线规律,层间绝缘的厚度,绕线幅宽等很多因素有关。 一般减少漏感的措施有:

1、每一组绕组都要绕紧,并且要分布平均
2、引出线的地方要中规中矩,尽量成直角,紧贴骨架壁
3、未能绕满一层的要平均疏绕满一层
4、绝缘层尽量减少,满足耐压要求及可
5、如空间有余,可考虑加长型的骨架,尽量减少厚度 另外变压器不能一味的要求漏感小,减小漏感的措施往往会使分布电容提高,分布电容高同样会产生浪涌电流和尖峰电压及脉冲顶部震荡,造成损耗增加 。

对同一变压器要同时减少漏感和分布电容是困难的,应根据不同的工作要求,保证合适的分布电容和漏感。

开关变压器线圈之间存在漏感,是因为线圈之间存在漏磁通而产生的;因此,计算出线圈之间的漏磁通量就可以计算出漏感的数值。要计算变压器线圈之间存在的漏磁通,首先是要知道两个线圈之间的磁场分布。

任何变压器都存在漏感,但开关变压器的漏感对开关电源性能指标的影响特别重要。由于开关变压器漏感的存在,当控制开关断开的瞬间会产生反电动势,容易把开关器件过压击穿;漏感还可以与电路中的分布电容以及变压器线圈的分布电容组成振荡回路,使电路产生振荡并向外辐射电磁能量,造成电磁干扰。
