【导读】在高频变压器设计时，变压器的漏感和分布电容必须减至最小，因为开关电源中高频变压器传输的是高频脉冲方波信号。在传输的瞬变过程中，漏感和分布电容会引起浪涌电流和尖峰电压，以及顶部振荡，造成损耗增加。通常变压器的漏感，控制为初级电感量的1%～3%。

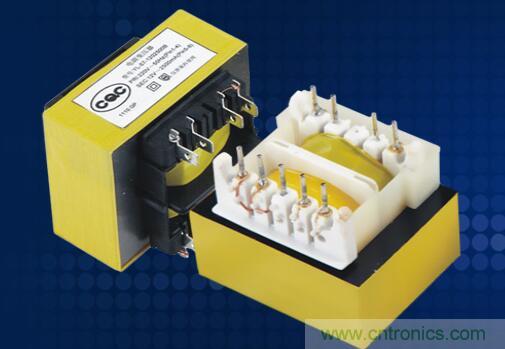

高频变压器设计原理
在高频变压器设计时，变压器的漏感和分布电容必须减至最小，因为开关电源中高频变压器传输的是高频脉冲方波信号。在传输的瞬变过程中，漏感和分布电容会引起浪涌电流和尖峰电压，以及顶部振荡，造成损耗增加。通常变压器的漏感，控制为初级电感量的1%～3%。
初级线圈的漏感----变压器的漏感是由于初级线圈和次级线圈之间，层与层之间，匝与匝之间磁通没有完全耦合而造成的。
分布电容----变压器绕组线匝之间，同一绕组的上、下层之间，不同绕组之间，绕组与屏蔽层之间形成的电容称为分布电容。
初级绕组----初级绕组应放在最里层，这样可使变压器初级绕组每一匝用线长度最短，从而使整个绕组的用线为最少，这有效地减小了初级绕组自身的分布电容。
次级绕组----初级绕组绕完，要加绕（3～5）层绝缘垫衬再绕制次级绕组。这样可减小初级绕组和次级绕组之间分布电容的电容量，也增大了初级和次级之间的绝缘强度，符合绝缘耐压的要求。
偏压绕组----偏压绕组绕在初级和次级之间，还是绕在最外层，和开关电源的调整是根据次级电压还是初级电压进行有关。
高频变压器设计原则
你在设计高频变压器时，是否有了解过高频变压器的设计原则要求和程序？是否有思考过高频变压器为什么要这样设计，这样设计的好处是什么？它相关的设计程序又有哪些？这些对于更深入的理解高频变压器是非常有帮助的。
高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低，可分为几个档次：10kHz～50kHz、50kHz～100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。传送功率比较大的，工作频率比较低；传送功率比较小的，工作频率比较高。这样，既有工作频率的差别，又有传送功率的差别，工作频率不同档次的电源变压器设计方法不一样，也应当是不言而喻的。
以设计原则为出发点，可以对高频变压器提出4项设计要求：使用条件，完成功能，提高效率，降低成本。
1、使用条件
电磁兼容性是指高频变压器既不产生对外界的电磁干扰，又能承受外界的电磁干扰。电磁干扰包括可闻的音频噪声和不可闻的高频噪声。高频变压器产生电磁干扰的主要原因之一是磁芯的磁致伸缩。磁致伸缩大的软磁材料，产生的电磁干扰大。例如，锰锌软磁铁氧体，磁致伸缩系数λS为21×10－6，是取向硅钢的7倍以上，是高磁导坡莫合金和非晶合金的20倍以上，是微晶纳米晶合金的10倍以上。因此锰锌软磁铁氧体磁芯产生的电磁干扰大。
高频变压器产生电磁干扰的主要原因还有磁芯之间的吸力和绕组导线之间的斥力。这些力的变化频率与高频电源变压器的工作频率一致。因此，工作频率为100kHz左右的高频变压器，没有特殊原因是不会产生20kHz以下音频噪声的。既然提出10W以下单片开关电源的音频噪声频率，约为10kHz～20kHz，一定有其原因。
由于没有画出噪声频谱图，具体原因说不清楚，但是由高频电源变压器本身产生的可能性不大，没有必要采用玻璃珠胶合剂粘合磁芯。至于采用这种粘合工艺可将音频噪声降低5dB，请给出实例与数据以及对噪声原因的详细说明，才会令人可信。
屏蔽是防止电磁干扰，增加高频变压器电磁兼容性的好办法。但是为了阻止高频变压器的电磁干扰传播，在设计磁芯结构和设计绕组结构也应当采取相应的措施，只靠加外屏蔽带并不一定是最佳方案，因为它只能阻止辐射干扰，不能阻止传导干扰。
2、完成功能
高频变压器完成功能有3个：功率传送，电压变换和绝缘隔离。功率传送有两种方式。第一种是变压器功率的传送方式，加在原绕组上的电压，在磁芯中产生磁通变化，使副绕组感应电压，从而使电功率从原边传送到副边。在功率传送过程中，磁芯又分为磁通单方向变化和双方向变化两种工作模式。单方向变化工作模式，磁通密度从最大值Bm变化到剩余磁通密度Br，或者从Br变化到Bm。磁通密度变化值ΔB=Bm－Br。
为了提高ΔB，希望Bm大，Br校双方向变化工作模式磁通度从＋Bm变化到－Bm，或者从－Bm变化到＋Bm。磁通密度变化值ΔB=2Bm，为了提高ΔB，希望Bm大，但不要求Br小，不论是单方向变化工作模式还是双方向变化工作模式，变压器功率传送方式都不直接与磁芯磁导率有关。第二种是电感器功率传送方式，原绕组输入的电能，使磁芯激磁，变为磁能储存起来，然后通过去磁使副绕组感应电压，变成电能释放给负载。传送功率决定于电感磁芯储能，而储能又决定于原绕组的电感。电感与磁芯磁导率有关，磁导率高，电感量大，储能多，而不直接与磁通密度有关。虽然功率传送方式不同，要求的磁芯参数不一样，但是在高频变压器设计中，磁芯的材料和参数的选择仍然是设计的一个主要内容。
在电源变压器“设计要点”一文中，很遗憾缺少这一个主要内容。只是在“交流损耗”一条中，提出BAC典型值为0.04～0.075T。显然，文中的高频变压器是采用电感功率传送方式，为什么不提磁导率，而提BAC弄不清楚。经查阅，在《电源技术应用》2003年1/2期，同一主要作者写的开关电源“设计要点”一文中，列出了“磁芯的选择”，也没有提磁导率，只是提出最大磁通密度Bm为0.275T。由于没有画磁通密度变化波形，弄不清楚前文中的BAC和后文中的Bm是否一致：为什么BAC和Bm相差6.8～3.7倍？更不清楚，选的是哪一种软磁铁氧体材料？为什么选这种型号？两文中都没有一点说明，只好让读者自己去猜想了。
电压变换通过原边和副边绕组匝数比来完成。不管功率传送是哪一种方式，原边和副边的电压变换比等于原绕组和副绕组匝数比，只要不改变匝数比，就不影响电压变换。但是，绕组匝数与高频电源变压器的漏感有关。漏感大小与原绕组匝数的平方成正比。有趣的是，漏感能不能规定一个数值？《电源技术应用》2003年第6期同时刊登的两篇文章有着不同的说法。“设计要点”一文中说：“对于一符合绝缘及安全标准的高频变压器，其漏感量应为次级开路时初级电感量的1％～3％”。“辨析”一文中说：“在很多技术单上，标注着漏感=1％的磁化电感或漏感。
