【导读】磁电式传感器是利用电磁感应原理，将输入的运动速度转换成线圈中的感应电势输出。它直接将被测物体的机械能量转换成电信号输出，工作不需要外加电源，是一种典型的无源传感器。
磁电式传感器工作原理
磁电式传感器是利用电磁感应原理，将输入的运动速度转换成线圈中的感应电势输出。它直接将被测物体的机械能量转换成电信号输出，工作不需要外加电源，是一种典型的无源传感器。由于这种传感器输出功率较大，因而大大地简化了配用的二次仪表电路。
根据电磁感应定律， 当w匝线圈在恒定磁场内运动时， 设穿过线圈的磁通为Φ， 则线圈内的感应电势E与磁通变化率dΦ/dt有如下关系： E=-w（dΦ/dt）
（磁电式传感器的技术参数
1． 输出波形：近似于正弦波
2． 输出信号幅值：当传感器铁芯和被测齿轮齿顶间间隙＆=0.5mm，齿数z=60，齿轮模数m=2及40转/分时，输出电压V≥70mV
3． 测量范围：0-49999Hz
4． 使用时间：连续使用
5． 环境温度： -20 ～ 65 ℃
6． 相对湿度：≤ 65%
7． 输出尺寸：二线制（双芯屏蔽线）
8. 输出信号：4-20MA

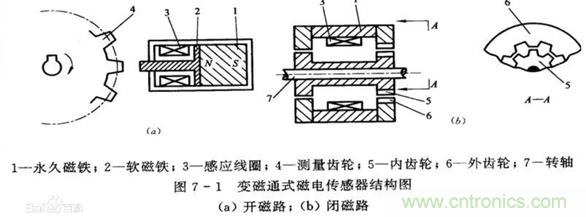

磁电式传感器的构成
磁电式传感器构成：磁路系统、线圈
1、磁路系统
由它产生恒定直流磁场。为了减小传感器的体积，一般都采用永久磁铁；
2、线圈
由它运动切割磁力线产生感应电动势。作为一个完整的磁电式传感器，除了磁路系统和线圈外，还有一些其它元件，如壳体、支承、阻尼器、接线装置等。
