细说转速传感器工作原理

发布时间:2019-10-15

【导读】转速传感器是将旋转物体的转速转换为电量输出的传感器。转速传感器属于间接式测量装置,可用机械、电气、磁、光和混合式等方法制造。按信号形式的不同,转速传感器可分为模拟式和数字式两种。

转速传感器工作原理
转速传感器是将旋转物体的转速转换为电量输出的传感器。转速传感器属于间接式测量装置,可用机械、电气、磁、光和混合式等方法制造。按信号形式的不同,转速传感器可分为模拟式和数字式两种。

大多数都输出脉冲信号(近似正弦波或矩形波)。针对脉冲信号测转速的方法有:频率积分法(也就是F/V转换法,其直接结果是电压或电流),和频率运算法(其直接结果是数字)。

在自动化技术中,旋转运动速度测量较多,而且直线运动速度也经常通过旋转速度间接测量。直流测速发电机可以将旋转速度转变成电信号。测速机要求输出电压与转速间保持线性关系,并要求输出电压陡度大,时间及温度稳定性好。

测速机一般可分为直流式和交流式两种。旋转式速度传感器与运动物体直接接触。当运动物体与旋转式速度传感器接触时,摩擦力带动传感器的滚轮转动。装在滚轮上的转动脉冲传感器,发送出一连串的脉冲。每个脉冲代表着一定的距离值,从而就能测出线速度。电磁感应式,在转动的轴上安装齿轮,外侧是电磁线圈,转动是由于轮齿间隙通过,得到方波变化的电压,再推算出转速。

旋转式速度传感器与运动物体无直接接触,叶轮的叶片边缘贴有反射膜,流体流动时带动叶轮旋转,叶轮每转动一周光纤传输反光一次,产生一个电脉冲信号。可由检测到的脉冲数,计算出速度。


细说转速传感器工作原理

磁电式转速传感器原理

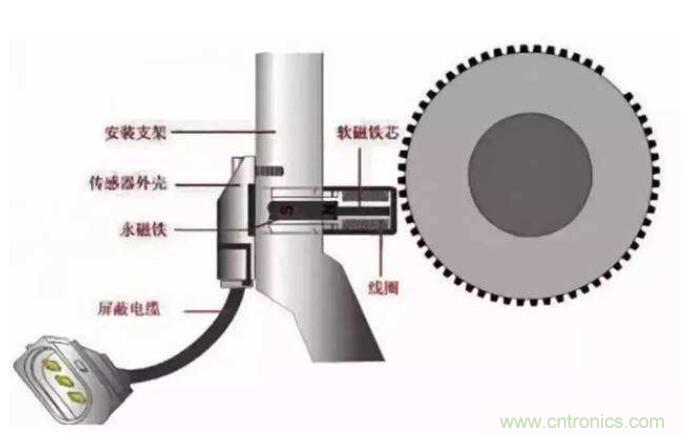

磁电式转速传感器是以磁电感应为基本原理来实现转速测量的,磁电式转速传感器是由铁芯、磁钢、感应线圈等部件组成的,测量对象转动时,转速传感器的线圈会产生磁力线,齿轮转动会切割磁力线,磁路由于磁阻变化,在感应线圈内产生电动势。

磁电式转速传感大的感应电势产生的电压大小,和被测对象转速有关,被测物体的转速越快输出的电压也就越大,也就是说输出电压和转速成正比。但是在被测物体的转速超过磁电式转速传感器的测量范围时,磁路损耗会过大,使得输出电势饱和甚至是锐减。

细说转速传感器工作原理

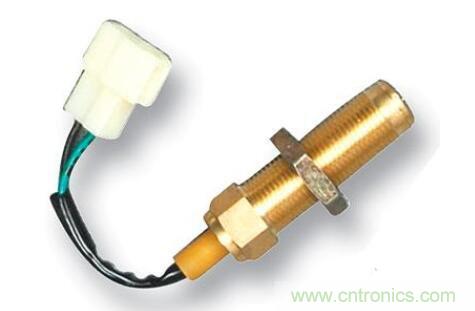

磁电式转速传感器的特点
磁电式转速传感大的工作方式决定了它有很强的抗干扰性,能够在烟雾、油气、水汽等环境中工作。磁电式转速传感器输出的信号强,测量范围广,齿轮、曲轴、轮辐等部件,及表面有缝隙的转动体都可测量。

磁电式转速传感器的工作维护成本较低,运行过程无需供电,完全是靠磁电感应来实现测量,同时磁电式转速传感器的运转也不需要机械动作,无需润滑。磁电式转速传感器的结构紧凑、体积小巧、安装使用方便,可以和各种二次仪表搭配使用。
