激光测距传感器的应用

发布时间:2019-10-15

【导读】激光测距传感器:先由激光二极管对准目标发射激光脉冲。经目标反射后激光向各方向散射。部分散射光返回到传感器接收器,被光学系统接收后成像到雪崩光电二极管上。

激光测距传感器:先由激光二极管对准目标发射激光脉冲。经目标反射后激光向各方向散射。部分散射光返回到传感器接收器,被光学系统接收后成像到雪崩光电二极管上。雪崩光电二极管是一种内部具有放大功能的光学传感器,因此它能检测极其微弱的光信号。记录并处理从光脉冲发出到返回被接收所经历的时间,即可测定目标距离。

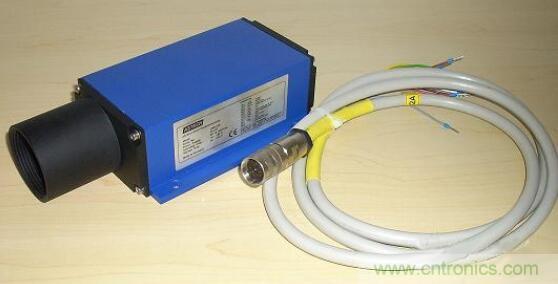

激光测距传感器的应用

激光测距传感器工作原理
传输时间激光传感器工作时,先由激光二极管对准目标发射激光脉冲。经目标反射后激光向各方向散射。部分散射光返回到传感器接收器,被光学系统接收后成像到雪崩光电二极管上。雪崩光电二极管是一种内部具有放大功能的光学传感器,因此它能检测极其微弱的光信号。记录并处理从光脉冲发出到返回被接收所经历的时间,即可测定目标距离。传输时间激光传感器必须极其精确地测定传输时间,因为光速太快。

例如,光速约为3´108m/s,要想使分辨率达到1mm,则传输时间测距传感器的电子电路必须能分辨出以下极短的时间:

0.001m/(3X10^8m/s)=3ps

要分辨出3ps的时间,这是对电子技术提出的过高要求,实现起来造价太高。但是如今廉价的传输时间激光传感器巧妙地避开了这一障碍,利用一种简单的统计学原理,即平均法则实现了1mm的分辨率,并且能保证响应速度。

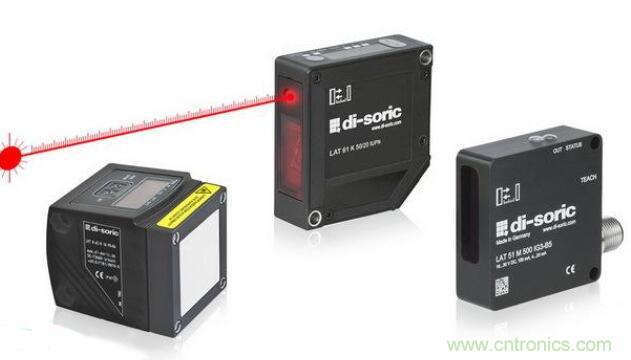

激光测距传感器的应用

激光测距传感器的应用
1、测量传送带上箱子的宽度
使用两个发散型传输时间激光传感器,在传送带的两侧面对面安装。因为尺寸变化的箱子落到传送带上的位置是不固定的,这样,每个传感器都测量出自己与箱子的距离,设一个距离为L1,另一个为L2。此信息送给PLC,PLC将两个传感器间总的距离减去L1和L2,从而可计算出箱子的宽度W。

2、保护液压成型冲模
机械手把一根预成型的管材放进液压成型机的下部冲模中,操作者必须保证每次放的位置准确。在上部冲模落下之前,一个发散型传感器测量出距离管子临界段的距离,这样可保证冲模闭合前处于正确位置。

3、二轴起重机定位
用两个反射型传感器面对反射器安装,反射器安装在桥式起重机的两个移动单元上。一个单元前后运动,另一个左右运动。当起重机驱动板架辊时,两个传感器监测各自到反射器的距离,通过PLC能连续跟踪起重机的精确位置。

有了这种新式廉价传输时间激光测距传感器,反射性或多颜色的目标长距离位置检测即使在检测角度变化的情况下也没问题了。
