电子式电流互感器是什么?如何分类?

发布时间:2019-09-25

【导读】电子式电流互感器是什么?电子式电流互感器,是一种测量用的传感器。电子式电流互感器是根据哪些因素分类的呢?

电子式电流互感器是什么
电子式电流互感器,是一种测量用的传感器。

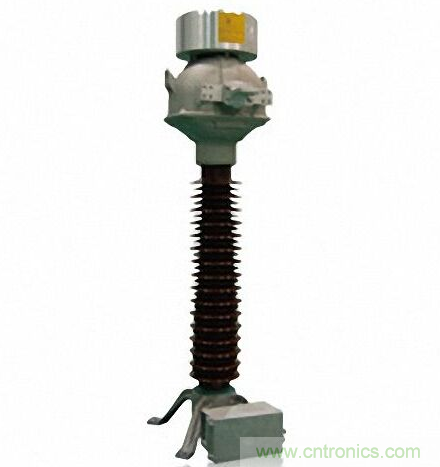

电子式电流互感器是什么?如何分类?

电子式电流互感器的分类
按原理分类
根据IEC和GB/T标准,明确指出电子式电流互感器可分为以下几类:
(1)光学电流互感器。是指采用光学器件作被测电流传感器,光学器件由光学玻璃、全光纤等构成。传输系统用光纤,输出电压大小正比于被测电流大小。由被测电流调制的光波物理特征,可将光波调制分为强度调制、波长调制、相位调制和偏振调制等。

(2)空心线圈电流互感器。又称为Rogowski线圈式电流互感器。空心线圈往往由漆包线均匀绕制在环形骨架上制成,骨架采用塑料、陶瓷等非铁磁材料,其相对磁导率与空气的相对磁导率相同,这是空心线圈有别于带铁心的电流互感器的一个显著特征。

(3)铁心线圈式低功率电流互感器(LPCT)。它是传统电磁式电流互感器的一种发展。其按照高阻抗电阻设计,在非常高的一次电流下,饱和特性得到改善,扩大了测量范围,降低了功率消耗,可以无饱和的高准确度测量高达短路电流的过电流、全偏移短路电流,测量和保护可共用一个铁心线圈式低功率电流互感器,其输出为电压信号。

按用途分类
按国家标准GB/T20840.8-2007规定,电子式电流互感器可分为以下两类。
(1)测量用电子式电流互感器。在电力系统正常运行时,将相应电路的电流变换供给测量仪表、积分仪表和类似装置的电子式电流互感器。
(2)保护用电子式电流互感器。在电力系统非正常运行和故障状态下,将相应电路的电流变换供给继电保护和控制装置的电子式电流互感器。

按输出分类
按照电子式电流互感器的输出信号分类,可以分为以下两类:
1、模拟量输出型电子式电流互感器大多数电子式电流互感器为模拟量输出型电子式电流互感器。
2、数字量输出型电子式电流互感器

国家标准GB/T20840.8-2007指出:将被测参量转变为数字量参数更为合理,原因在于对传统模拟量输出变送器的模拟量输出要求是基于有局限的常规技术,并非依据使用被测参量信息的设备的实际需要。
