led照明电路原理

发布时间:1970-01-01

led照明电路原理


升压式DC/DC变换器主要用于输出电流较小的场合,只要采用1~2节电池便可获得3~12V工作电压,工作电流可达几十毫安至几百毫安,其转换效率可达70%-80%。

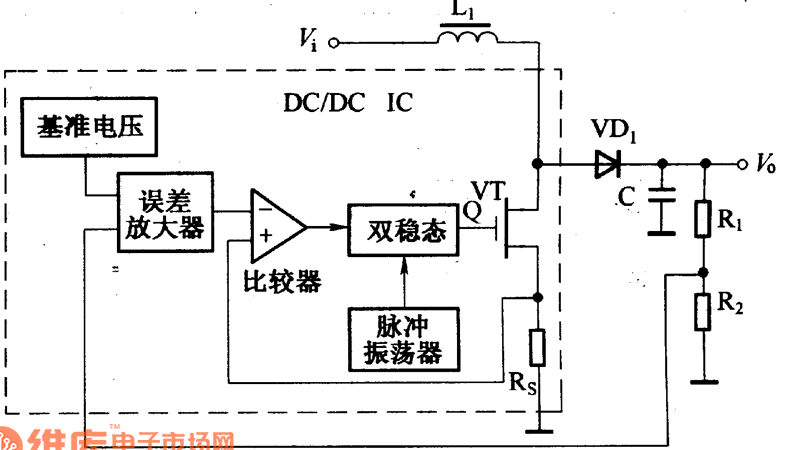

升压式DC/DC变换器的基本工作原理如图所示。
led照明电路
  电路中的VT为开关管,当脉冲振荡器对双稳态电路置位(即Q端为1)时,VT导通,电感VT中流过电流并储存能量,直到电感电流在RS上的压降等于比较器设定的闽值电压时,双稳态电路复位,即Q端为0。此时VT截止,电感LT中储存的能量通过一极管VD1供给负载,同时对C进行充电。当负载电压要跌落时,电容C放电,这时输出端可获得高于输大端的稳定电压。输出的电压由分压器R1和R2分压后输入误差放大器,并与基准电压一起去控制脉冲宽度,由此而获得所需要的电压,即


式中:VR——基准电压。


LED昭明电路原理?你有图吗?让我看一下先啦...
先讲讲二极管原理吧(LED:Light Emitting Diode)
LED的发光原理是利用半导体中的电子和电洞结合而发出光子,不同於灯泡需要在3000度以上的高温下操作,也不必像日光灯需使用高电压激发电子束,LED和一般的电子元件相同,只需要2~4伏特(V)的电压,在常温下就可以正常动作,因此其寿命也比传统光源来得更长。
LED所发出的颜色,主要是取决於电子与电洞结合所释放出来的能量高低,也就是由所用的半导体材料的能隙所决定。同一种材料的波长都很接近,因此每一颗LED的光色都很纯正,与传统光源都混有多种颜色相比,LED可说是一种数位化的光源。
LED晶片大小可以因用途而随意切割,常用的大小为0.3~1mm左右,跟传统的灯泡或日光灯相比,体积相对小得多。为了使用方便,LED通常都使用树脂包装,做成5mm左右的各种形状,十分坚固耐震。
