分析检波二极管原理及作用

发布时间:2019-07-09

【导读】检波二极管具有结电容低,工作频率高和反向电流小等特点,传统上用于调幅信号检波。

检波二极管原理
检波二极管具有结电容低,工作频率高和反向电流小等特点,传统上用于调幅信号检波。

从输入信号中取出调制信号是检波,以整流电流的大小(100mA)作为界线通常把输出电流小于100mA的叫检波。锗材料点接触型、工作频率可达400MHz,正向压降小,结电容小,检波效率高,频率特性好,为2AP型。类似点触型那样检波用的二极管,除用于检波外,还能够用于限幅、削波、调制、混频、开关等电路。也有为调频检波专用的特性一致性好的两只二极管组合件。

调幅信号是一个高频信号承载一个低频信号,调幅信号的波包(envelope)即为基带低频信号。如在每个信号周期取平均值,其恒为零。

若将调幅信号通过检波二极管,由于检波二极管的单向导电特性,调幅信号的负向部分被截去,仅留 下其正向部分,此时如在每个信号周期取平均值(低通滤波),所得为调幅信号的波包(envelope)即为基带低频信号,实现了解调(检波)功能。

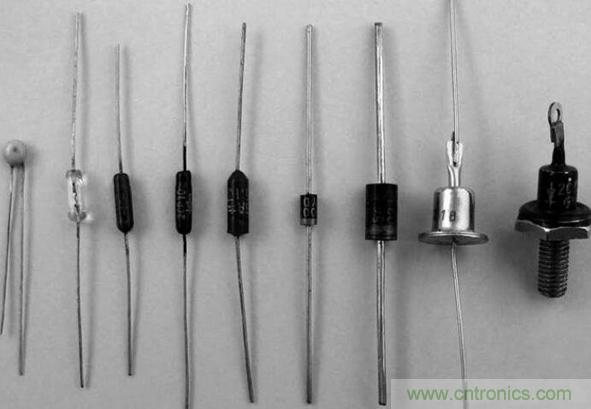

分析检波二极管原理及作用

检波二极管的作用
检波二极管是用在检波电路中的二极管。它的作用是利用其单向导电性将高频或中频无线电信号中的低频信号或音频信号取出来,广泛应用于半导体收音机、收录机、电视机及通信等设备的小信号电路中,其工作频率较高,处理信号幅度较弱。

由于检波二极管工作在高频电路中。要求检波二极管的结电容小。截止频率高。一般用点接触型二极管。检波二极管广泛应用于半导体收音机、收录机、电视机及通信等设备的小信号电路中,处理信号幅度较弱。

广义的检波通常称为解调,是调制的逆过程,即从已调波提取调制信号的过程。对调幅波来说,是从它的振幅变化提取调制信号的过程;对调频波来说,是从它的频率变化提取调制信号的过程;对调相波来说,是从它的相位变化提取调制信号的过程。 狭义的检波是指从调幅波的包络提取调制信号的过程。因此,有时把这种检波称为包络检波或幅度检波。

常用的国产检波二极管有2AP系列锗玻璃封装二极管。常用的进口检波二极管有1N34/A、1N60等。

分析检波二极管原理及作用

检波二极管的选用
检波二极管一般可选用点接触型锗二极管,例如2AP系列等。选用时,应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。因检波是对高频波整流,二极管的结电容一定要小, 所以选用点接触二极管。能用于高频检波的二极管大多能用于限幅、箝位、开关和调制电路。

检波二极管一般选用2AP系列和进口的1N60、1N34、1534等型号的二极管。2AP系列二极管的型号较多,常用的2AP1-2AP7、2AP9。2AP11、2AP12-2AP17等,选择检波二极管时,主要考虑的是检波二极管的工作频率要满足电路的要求。2AP1-2AP10的主要参数如表1所示,供选用时参考。

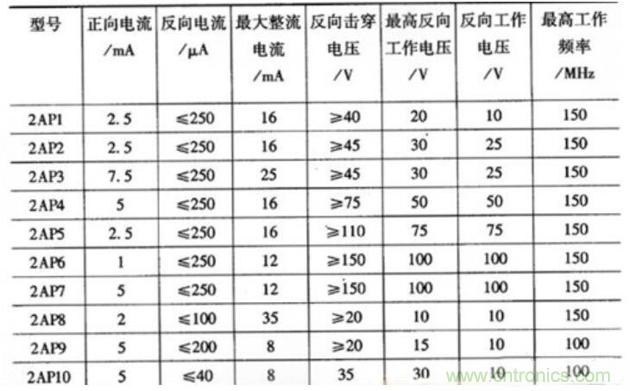

下表所示2AP1-2AP1O二极管主要参数:

分析检波二极管原理及作用
