断电延时继电器

发布时间:1970-01-01

断电延时继电器


断电延时继电器

断电延时继电器电路图

断电后为了能让时间继电器能得到很好的延时所以断电延时继电器的IC必顺采用低功耗集成电路,内总需有大电容做为电压畜能。总体来说内部需要两个电容器做畜能工作,一个电容所畜能的电能需要给集成电路供电并需要提供足够的电能,否则集成电路在计时时间还没有到达就失去电能而停止了计时工作就达不到用户所设定的目的了。另一个电容提供磁保持继电器在接受集成电路因为延时时间到达后输出的控制信号以驱动磁保持继电器能回归到初始状态。

所谓断电时间继电器就是在时间继电器的工作电压断开后开始延时动作其工作过程如下:
ATS断电时间继电器通电后内部磁保持继电器从常闭接点转换到常开接点并保持;在用户将时间继电器电源关闭后时间继电器开始延时动作,此时接点继续保持状态;时间继电器的延时时间到后接点从常开转换回常闭形成一个回归并等待下一次的延时。

断电延时继电器图:

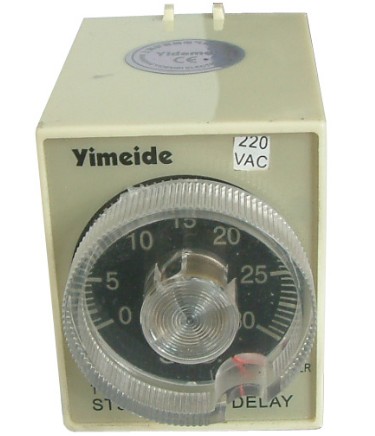

断电延时继电器
