二极管保护电路的基本知识

二极管的知识,相信大家一定不会陌生了。那二极管保护电路,不知道大家是否有了解呢?二极管保护电路原理是怎样的呢?以下,小编将与大家分享二极管的保护的相关方面知识。  ---查看全文 >>

二极管保护电路的基本知识

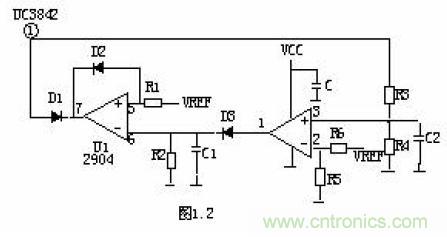

二极管保护电路


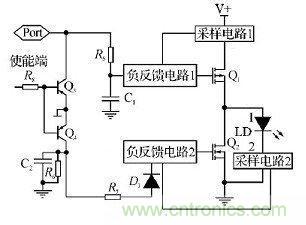

二极管保护电路
二极管保护电路

二极管的知识,相信大家一定不会陌生了。那二极管保护电路,不知道大家是否有了解呢?二极管保护电路原理是怎样的呢?以下,小编将与大家分享二极管的保护的相关方面知识。

二极管的保护原理就是利用二极管的单向导通特性和管压降只有0.7V的特性来完成的。

具体的保护根据图中二极管的接法来说明它的几种保护方式。说明:方便起见只是说二极管保护方式,不说这电路的其他。

D1,D2保护运放的UI输入不会大于0.7V电压,而由于UI过高而损坏运放。

D3保护运放的反相输入电压钳位在0.7V,D4保护运放输出电压被钳位在-EC+0.7V的电位上。也就是说输出电压被保护在-EC电位上,不会受其他电路电压的冲击而损坏输出。

二极管保护电路
二极管保护电路

同理D5保护输出电压被钳位在+EC+0.7V的电位上。

D6,D7二极管则是防反接保护,电源电压只有连接正确,电路才会得电正常工作。反接时由于二极管的单向导通特性而不会有电压加到电路而损坏电路元件。

这个电路只是说明二极管在电路中的几种的保护方式,具体电路功能不讨论,也不讨论电路能否正常工作。

总之,以上各方面是我们搜寻和总结的一些二极管保护电路的基础知识,希望大家好好阅览一下相关的内容,充实自己的知识宝库。要是大家还有什么疑问或者想了解更多相关信息,可以继续关注本网站。
