软启动保护电路

随着技术的发展,今天我为大家讲解一下软启动保护电路的相关内容,如今的软启动保护电路在社会里面的应用会越来越广泛。由此软启动保护电路的前景是十分的好。希望本文能对各位读者有比较大的参考价值。  ---查看全文 >>

软启动保护电路

软启动保护电路


软启动保护电路

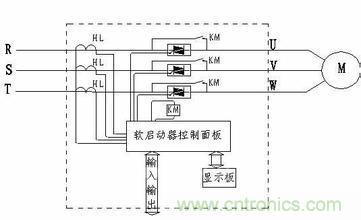

软启动保护电路(图1)

随着技术的发展,今天我为大家讲解一下软启动保护电路的相关内容,如今的软启动保护电路在社会里面的应用会越来越广泛。由此软启动保护电路的前景是十分的好。希望本文能对各位读者有比较大的参考价值。

开关稳压电源的电路比较复杂,开关稳压器的输入端一般接有小电感、大电容的输入滤波器。在开机瞬间,滤波电容器会流过很大的浪涌电流,这个浪涌电流可以为正常输入电流的数倍。这样大的浪涌电流会使普通电源开关的触点或继电器的触点熔化,并使输入保险丝熔断。另外,浪涌电流也会损害电容器,使之寿命缩短,过早损坏。为此,开机时应该接入一个限流电阻,通过这个限流电阻来对电容器充电。为了不使该限流电阻消耗过多的功率,以致影响开关稳压器的正常工作,而在开机暂态过程结束后,用一个继电器自动短接它,使直流电源直接对开关稳压器供电,这种电路称之谓直流LED开关电源的“软启动”电路 。

软启动保护电路
软启动保护电路(图2)

如图1(a)所示,在电源接通瞬间,输入电压经整流桥(D1~D4)和限流电阻R1对电容器C充电,限制浪涌电流。当电容器C充电到约80%额定电压时,逆变器正常工作。经主变压器辅助绕组产生晶闸管的触发信号,使晶闸管导通并短路限流电阻R1,LED开关电源处于正常运行状态。为了提高延迟时间的准确性及防止继电器动作抖动振荡,延迟电路可采用图1(b)所示电路替代RC延迟电路。

总结,软启动保护电路的开关稳压电源电路比较复杂,希望上述对大家加深了解有帮忙,要是大家还有什么疑问或者想了解更多相关信息,可以继续关注本网站。
