保护隔离电路的相关知识

保护隔离电路的基本简介


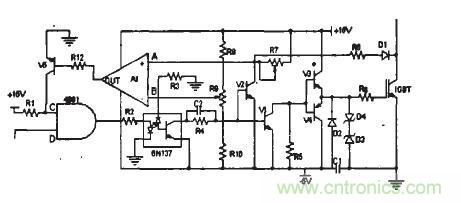

保护隔离电路

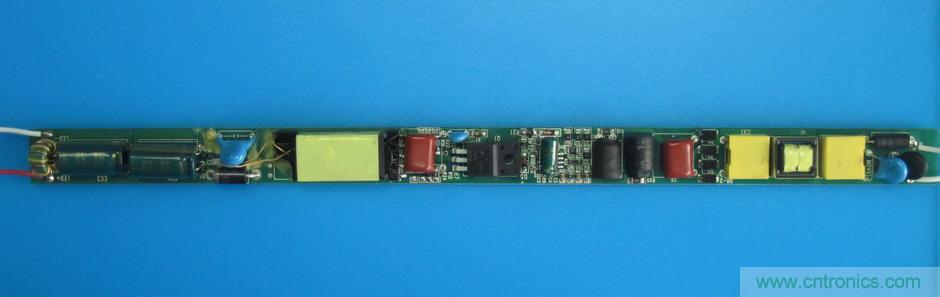

保护隔离电路

保护隔离电路对于我们来说,似乎有些陌生,但它却存在于我们的生活之中,对此我们需要对它进一步地了解,充实自己的知识宝库。因此,今天我就为大家讲述保护隔离电路的相关内容。希望能为你们的生活带来更大的帮助,从而在生活中取得进步。

1、结构: 220V→适配器→适配口→保护隔离电路→ CPU供电电路、系统供电电路、其他供电电路

2、常用元器件:保险(过流保护),大功率复合 二极管,互感式电感,场管,三极管,电阻,电容。

3、作用:过流保护,保护后极电路,防止前后级电路相互干扰,前级电路指设备器和电池,后级 电路指整机电路 前后级有干扰时,机器进行保护后,装电池不开 机,不装电池就能开机。

保护隔离电路
保护隔离电路

保护隔离电路的分类

a:不受控:没有场管和三极管,有输入就有输出

0.03欧取样电阻作用:通过取样电阻前后两脚的压差,来判断通过的到底是多少伏电压复合二极管的单向导通性,防止了电池电流和设备器的电流互相干扰, 如果没有复合二极管,那么电池的电流会和设备器的电流相互碰撞, 会产生干扰,如果复合二极管击穿,那么装电池的话,就不会开机, 用设备器就可以开机。

b:受控于自己:有场管和三极管,有输入就有输出

NPN型三极管的高电平导通,把P沟道的场管G 极的电平接地转变为低电平,从而让S极电压流通 到D极,最后通向末级电压给下面电路通电。

c:受控于其他:有场管和三极管,有输入没有输出

待机电路和开关机电路,开关接通松开后,给开关机电路一个高低高 的电平信号,两三极管导通,两场管也对应导通

受控于开关机电路的保护隔离电路工作原理

16V的电压经过保险F后,经过L1互感式电感,此时分两路。一路飞待机电路 供电,待机电路为开关机电路提供电压,并且为开关键提供一个触发信号, 第二路经过复合二极管D1整流后加载到场管M1的S极,同事经过R1,R2偏压 电阻给M1的G极加载一个高电平,由于M1场管为P沟道,所以此时不导通, 当按下开关机键后,瞬间会产生一个高低高的触发信号给开关机电路,开关 机电路收到这个信号后,产生多路高电平信号其中两路给了Q1,Q2的B极,Q1 的B极得到高电平导通后将M1的G极接地拉为低电平,M1的S极有16V电压流 向D极,M1的D极流向M2的S极,同样,R3,R4偏值电阻给M2的G极加载一个 高电平,同样M2也不能导通,但Q2的B极得到高电平导通后将M2的G极接地 拉为低电平,M2也导通,有S极把16V电压流向D极。流向下极电路。(给所 以高管的D极供电)

保护隔离电路的检修及故障现象:按下开关机键后,电源指示灯不亮,屏无显示,机器内 部无任何反应。

故障点:适配器,适配口,待机电路,开关机电路,保护隔离电路,后级整机电路

适配器检修:用万用表电压档,测适配器口电压,如果没有电压输出,那么适配器损坏, 如果有电压显示,也不能证明适配器就是好的,再用直流电源接电再测试一下。

适配口检测:用万用表蜂鸣档检测适配口接地电阻,如果组织为0,就为好,如果显示1,那么就是虚焊,正极也同样测试。

待机电路的好坏判断:测开关机键上有没有电压,如果有电压,说明待机电路正常,如果明天电压,就测,待机电路输入脚对地电压,如果有输入没有输出,说明待机电路损坏,如果没有输入,则检测上级电路(待机电路就是线性稳压器)

开关机电路好坏判断:先判断开关机键的好坏,先用万用表蜂鸣档测开关机键的两触点,应不蜂鸣,但按下开关机键后就会蜂鸣。说明开关机键是好的,其他状态就是开关机键损坏,按下开关机键后,测试三极管Q1和Q2的B极有没有高电平输入,如果有高电平,说明开关机电路正常,如果没有高电平,说明开关机芯片损坏。

后级整机电路好坏的判断:如果保护隔离电路末级有16V输出,说明保护隔离电路是正常工作的,如果没有16V电压,测饱和隔离电路的末级对地的阻值,应该非常大,如果为0,那么就是后级电路短路,如果阻值小,那么说明后级电路有微短路现象。

保护隔离电路的检修:测M1的S极对地电压有没有16V,如果没有,说明是复合型二极管损坏(或者中间的小元器件)如果有,那么测M1的D级有没有16V电压,如果没有,那么可以判断是M1和Q1同时损坏,如果M1的D级有16伏电压流向M2的S极,那么用同样的方法测M2的好坏。如果M2的D级有16V电压,说明保护隔离电路正常。

注意:如果是自然损坏,那么更换损坏的元器件就可以,如果是进水的机器,那么要把其他元件都测试下,特别是电容。

待机电路:线性稳压器

作用:为开关键提供触发信号,为开关机芯片提供工作电压;

组成:90%会使用线性稳压器,其他少数是3.3/5V产生电路提供。

开关机电路:产生控制信号,控制后级电路工作

单独的开关机型号:TB6805------TB6809  TBS68  US48

集成在I/O里的:PC87591  PC87590

集成在KBC里的:HDXXX,HBXXX

如果都没有,那么说明集成在南桥。

总而言之,通过这次本文保护隔离电路的相关知识讲解,相信大家获得了很多,但学海无涯,我们还得一如既往的努力踏实的学习,只有这样才能成为合格的人才。
