什么是可控硅调功器

今天就为大家介绍一下有关可控硅调压器的知识,希望对大家有所帮助,通过以下的知识,大家能够更好地进一步地了解XX的相关知识,也希望大家好好阅览一下相关的内容,充实自己的知识宝库。接下来就为大家讲解相关的知识。

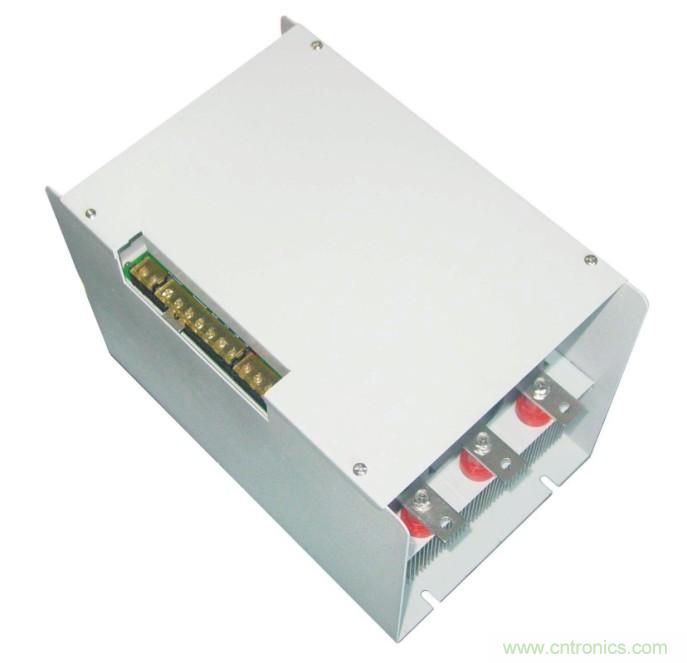

 可控硅调功器

可控硅调功器

可控硅调功器简介

可控硅调功器是一种以可控硅(电力电子功率器件)为基础,以智能数字控制电路为核心的电源功率控制电器。简称可控硅调功器。又称晶闸管调功器,晶闸管调整器,晶闸调压器,可控硅调压器,可控硅调整器)具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多优点。

可控硅调功器作用

“晶闸管调功器”通过对电压、电流和功率的精确控制,从而实现精密控温。并且凭借其先进的数字控制算法,优化了电能使用效率。对节约电能起了重要作用。

可控硅调功器广泛应用领域


A 电炉工业:退火炉,烘干炉,淬火炉,烧结炉,坩埚炉,隧道炉,熔炉

B 机械设备:包装机械,注塑机械,热缩机械,挤压机械,食品机械,回火设备,塑料加工,红外加热

C 玻璃工业:玻璃纤维,玻璃成型,玻璃融化,玻璃印制,浮法玻璃生产线,退火槽

D 汽车工业:喷涂烘干,热成型

E 节能照明:隧道照明,路灯照明,摄影照明,舞台灯光

F 化学工业:蒸馏蒸发,预热系统,管道加热,石油化工,温度补偿

可控硅调功器种类


从电源方式上分为单相与三相;从控制方式上可以分为移相调压型与过零调功型。比较典型的产品有三相JS3000系列与单相JS1000系列。从原理上可分为模拟控制型与数字控制性。如zk1000单相模拟型,JK1S单相全数字型。

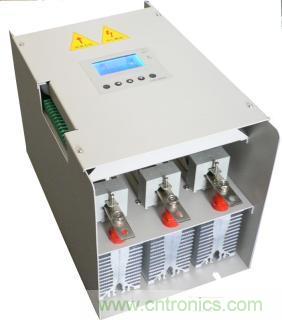

 可控硅调功器

可控硅调功器


可控硅调功器技术指标

n  功率元件:              进口单向反并联可控硅(晶闸管)模块

n  负载电源:              三相380V AC ±10% 50HZ

n  电流容量:              40A  80A 150A  225A 300A 400A 500A 600A  AC

n  控制板电源与功耗:      380V AC ±10% 50HZ通用, 功耗:5W最大

n  风扇电源(根据型号配备):电压:220V AC 电流:0.5 A以下

n  控制输入:              4~20mA DC输入, 接收阻抗120Ω;(默认输入信号)

0~5V/0~10V DC 输入, 输入电阻 > 20KΩ(定货时选型需注意说明)

n  控制方式:           调相控制:连续调压  ;调功控制:阻性过零调功

n  调节输出分辨率:     调相0.1°;调功 10ms

n  移相范围:           0~180°;

n  驱动输出:           可变宽度脉冲:8°~ 120°触发可控硅模块:驱动电流300mA

n  手动方式:           外接10KΩ电位器调整

n  软启动软关断时间:   相角控制时,P3电位器调整。调整范围0.2~120秒

n  电压限制:           板内P1电位器或外接10KΩ电位器调整。调整范围0~100%

n  电流限制(选件):    配DCT1电流变换器,外接10KΩ电位器调整。调整范围20%~100%

n  过流报警(选件):    配DCT1电流变换器,板内P2电位器调整。调整范围100%~150%

n  散热器超温保护:      75℃温度开关,常闭接点动作时间:< 10ms

n  起动/停止开关:       外接开关

n  调功/调压切换(选件): 外接开关

n  工作环境:            温度范围:-30~+50℃ 湿度范围:90% RH最大无结露 海拔高度 2000m 以下

其它要求: 通风良好,不受日光直射或热辐射,无腐蚀性、可燃性气体

n  安装形式和要求:     壁挂式,垂直安装

n  介电强度: 模块输出端与外壳之间,2000VAC 1分钟;控制电源端与外壳之间,2000VAC 1分钟

以上内容就是我为大家讲解的可控硅调压器的相关知识,希望对大家有很大的帮助,能够更加深入地了解可控硅调压器,也希望大家好好一起学习,学习是永无止境的,我们必须有一颗勤奋好学上进的心,用知识来充实自己的生活,有好的知识大家也都应该好好分享出来哦!
