什么是控制器?

发布时间:2012-11-13

什么是控制器?
简单来说,控制器就是按照预定顺序改变主电路或控制电路的接线和改变电路中电阻值来控制电动机的启动、调速、制动和反向的主令装置。

控制器分组合逻辑控制器和微程序控制器,两种控制器各有长处和短处。组合逻辑控制器设计麻烦,结构复杂,一旦设计完成,就不能再修改或扩充,但它的速度快。微程序控制器设计方便,结构简单,修改或扩充都方便,修改一条机器指令的功能,只需重编所对应的微程序;要增加一条机器指令,只需在控制存储器中增加一段微程序,但是,它是通过执行一段微程。具体对比如下:
组合逻辑控制器又称硬布线控制器,由逻辑电路构成,完全靠硬件来实现指令的功能。

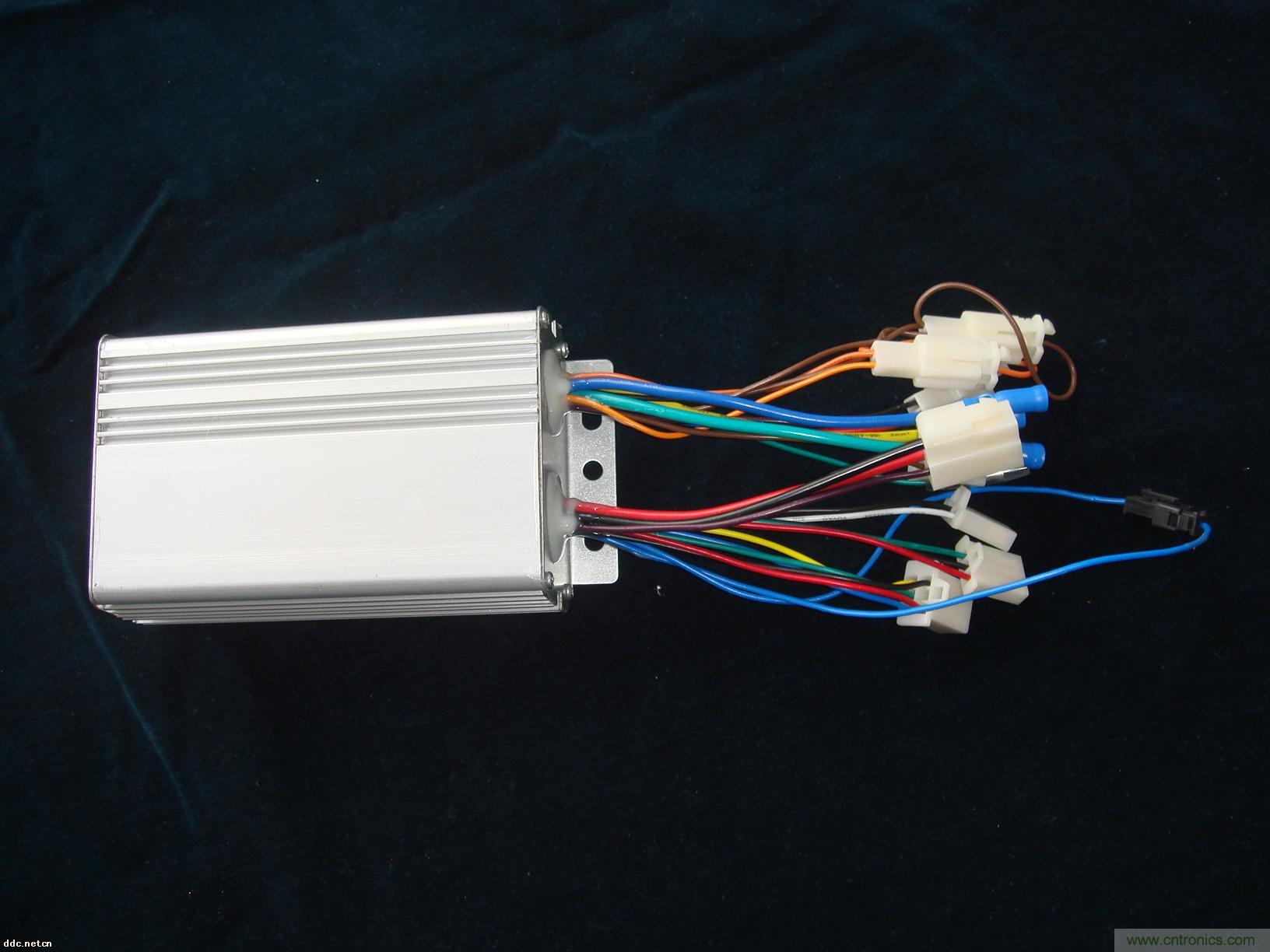

控制器

控制器就是由程序计数器、指令寄存器、指令译码器、时序产生器和操作控制器组成,它是发布命令的“决策机构”,即完成协调和指挥整个计算机系统的操作。

控制器的主要功能:
从内存中取出一条指令,并指出下一条指令在内存中位置
对指令进行译码或测试,并产生相应的操作控制信号,以便启动规定的动作;
指挥并控制CPU、内存和输入/输出设备之间数据流动的方向。
控制器:根据事先给定的命令发出控制信息,使整个电脑指令执行过程一步一步地进行,是计算机的神经中枢。

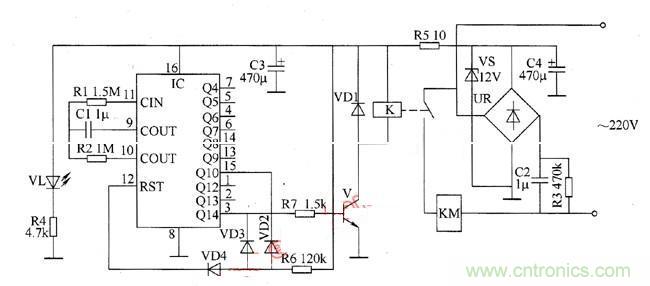

控制器

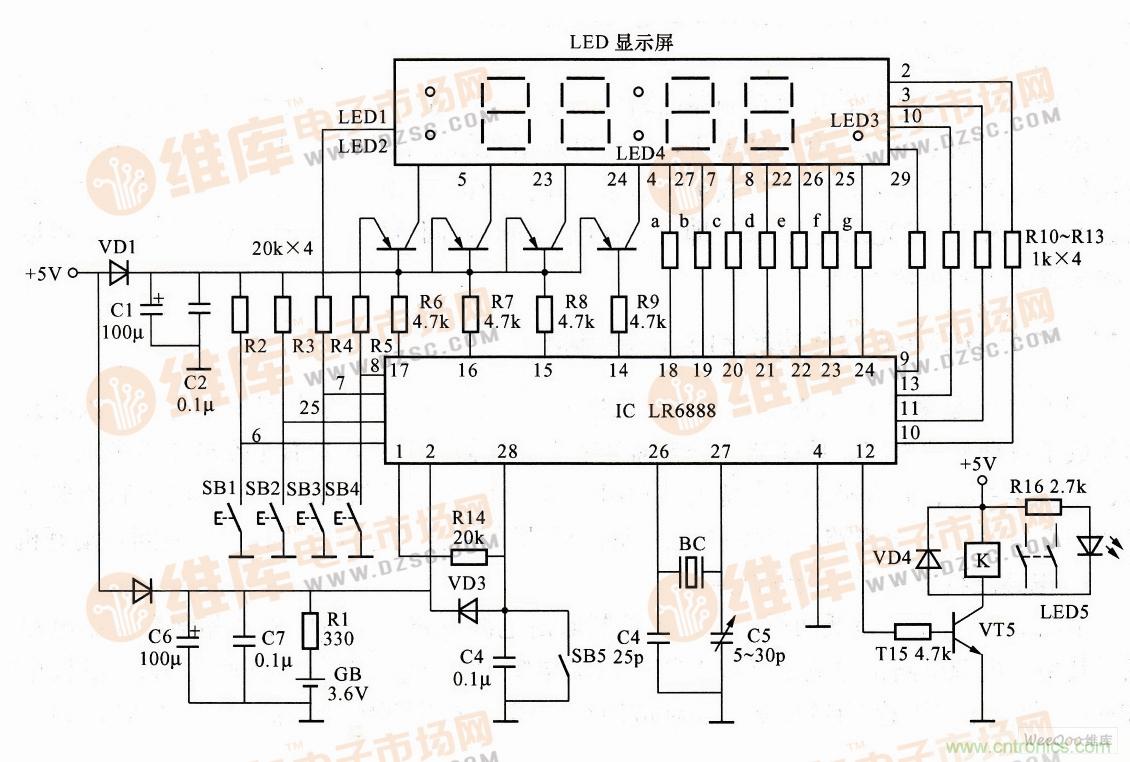

什么是LED
控制器?
LED控制器(LED controller)就是通过芯片处理控制LED灯电路中的各个位置的开关
低压型LED产品控制器。
低压型LED产品一般设计电压12V-36V,每个回路LED数量3-6个串联,用电阻降压限流,每个回路电流20mA以下。一个LED产品由多个回路的 LED组成,优点是低压,结构简单,容易设计;缺点是:产品规模大时电流很大,需要配置低压开关电源。由于产品的缺点所限,低压不可能远距离输电,都是局限于体积不大的产品上,如招牌文字、小图案等。根据这个特点,控制器设计规格:12V的选用75A/30V MOS功率管控制,输出电流8A/路;24-36V选用60A/50V MOS功率管控制,输出电流5A/路。用户可以根据以上规格选定控制器的路数,跳变的可以选购NE20低压系列、渐变的选购NE10低压系列控制器即可。注意LED的必须是共阳(+)极连接法,控制器控制阴(-)极,控制器不包括低压电源。

控制器

高压型LED产品控制器
高压型LED产品设计电压是交流/直流220V电压,每个回路LED数量36-48个串联,每个回路电流20mA以下,限流方式有两种,一种是电阻限流,这种方式电阻功耗较大,建议使用每4个LED串接一个1/4W金属模电阻,均匀分布散热,这种接法在目前是最稳定可靠;另一种是电阻电容串联限流,这种接法大部分电压降在电容上,电阻功耗小,只能用在稳定的长亮状态,如果闪动电容储能,反而电压加倍,LED容易损坏。凡是使用控制器的LED必须使用电阻限流方式,LED一般每个回路一米,功率5W,三色功率每米15W。常用渐变控制器NE112K控制直流1200W,NE103D交流负载4500W直流负载1500W,如果灯管闪动单元多就使用NE112K,如果只需要整体闪动就使用NE103D。如果使用渐变方式,要注意负载匹配,霓虹灯和LED的发光分布特性不一样,同一回路不能混接不同类型的负载。
