什么是led封装?

发布时间:2012-11-11

什么是led封装?
LED(发光二极管)封装是指发光芯片的封装,相比集成电路封装有较大不同。LED的封装不仅要求能够保护灯芯,而且还要能够透光。所以LED的封装对封装材料有特殊的要求。
LED封装技术大都是在分立器件封装技术基础上发展与演变而来的,但却有很大的特殊性。一般情况下,分立器件的管芯被密封在封装体内,封装的作用主要是保护管芯和完成电气互连。而LED封装 则是完成输出电信号,保护管芯正常工作,输出:可见光的功能,既有电参数,又有光参数的设计及技术要求,无法简单地将分立器件的封装用于LED。

led封装

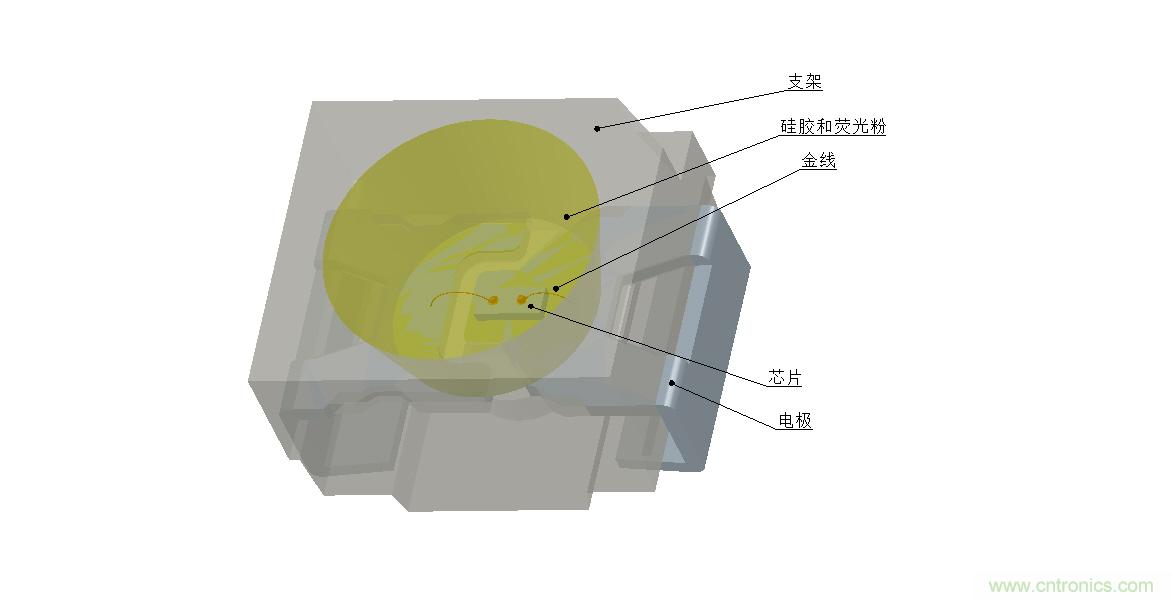

表面贴装封装
在2002年,表面贴装封装的LED(SMD LED)逐渐被市场所接受,并获得一定的市场份额,从引脚式封装转向SMD符合整个电子行业发展大趋势,很多生产厂商推出此类产品。

早期的SMD LED大多采用带透明塑料体的SOT-23改进型,外形尺寸3.04×1.11mm,卷盘式容器编带包装。在SOT-23基础上,研发出带透镜的高亮度SMD的SLM-125系列,SLM-245系列LED,前者为单色发光,后者为双色或三色发光。近些年,SMD LED成为一个发展热点,很好地解决了亮度、视角、平整度、可*性、一致性等问题,采用更轻的PCB板和反射层材料,在显示反射层需要填充的环氧树脂更少,并去除较重的碳钢材料引脚,通过缩小尺寸,降低重量,可轻易地将产品重量减轻一半,最终使应用更趋完美,尤其适合户内,半户外全彩显示屏应用。

led封装

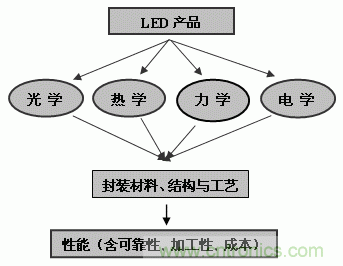

LED
封装的详细介绍
LED的核心发光部分是由p型和n型半导体构成的pn结管芯,当注入pn结的少数载流子与多数载流子复合时,就会发出可见光,紫外光或近红外光。但pn结区发出的光子是非定向的,即向各个方向发射有相同的几率,因此,并不是管芯产生的所有光都可以释放出来,这主要取决于半导体材料质量、管芯结构及几何形状、封装内部结构与包封材料,应用要求提高LED的内、外部量子效率。常规Φ5mm型LED封装是将边长0.25mm的正方形管芯粘结或烧结在引线架上,管芯的正极通过球形接触点与金丝,键合为内引线与一条管脚相连,负极通过反射杯和引线架的另一管脚相连,然后其顶部用环氧树脂包封。反射杯的作用是收集管芯侧面、界面发出的光,向期望的方向角内发射。顶部包封的环氧树脂做成一定形状,有这样几种作用:保护管芯等不受外界侵蚀;采用不同的形状和材料性质(掺或不掺散色剂),起透镜或漫射透镜功能,控制光的发散角;管芯折射率与空气折射率相关太大,致使管芯内部的全反射临界角很小,其有源层产生的光只有小部分被取出,大部分易在管芯内部经多次反射而被吸收,易发生全反射导致过多光损失,选用相应折射率的环氧树脂作过渡,提高管芯的光出射效率。用作构成管壳的环氧树脂须具有耐湿性,绝缘性,机械强度,对管芯发出光的折射率和透射率高。选择不同折射率的封装材料,封装几何形状对光子逸出效率的影响是不同的,发光强度的角分布也与管芯结构、光输出方式、封装透镜所用材质和形状有关。若采用尖形树脂透镜,可使光集中到LED的轴线方向,相应的视角较小;如果顶部的树脂透镜为圆形或平面型,其相应视角将增大。

功率型封装
LED芯片及封装向大功率方向发展,在大电流下产生比Φ5mmLED大10-20倍的光通量,必须采用有效的散热与不劣化的封装材料解决光衰问题,因此,管壳及封装也是其关键技术,能承受数W功率的LED封装已出现。5W系列白、绿、蓝绿、蓝的功率型LED从2003年初开始供货,白光LED光输出达1871m,光效44.31m/W绿光衰问题,开发出可承受10W功率的LED,大面积管;匕尺寸为2.5×2.5mm,可在5A电流下工作,光输出达2001m,作为固体照明光源有很大发展空间。

功率型LED的热特性直接影响到LED的工作温度、发光效率、发光波长、使用寿命等,因此,对功率型LED芯片的封装设计、制造技术更显得尤为重要。

led封装

LED封装流程
第一步:扩晶。采用扩张机将厂商提供的整张LED晶片薄膜均匀扩张,使附着在薄膜表面紧密排列的LED晶粒拉开,便于刺晶。

第二步:背胶。将扩好晶的扩晶环放在已刮好银浆层的背胶机面上,背上银浆。点银浆。适用于散装LED芯片。采用点胶机将适量的银浆点在PCB印刷线路板上。

第三步:将备好银浆的扩晶环放入刺晶架中,由操作员在显微镜下将LED晶片用刺晶笔刺在PCB印刷线路板上。

第四步:将刺好晶的PCB印刷线路板放入热循环烘箱中恒温静置一段时间,待银浆固化后取出(不可久置,不然LED芯片镀层会烤黄,即氧化,给邦定造成困难)。如果有LED芯片邦定,则需要以上几个步骤;如果只有IC芯片邦定则取消以上步骤。

第五步:粘芯片。用点胶机在PCB印刷线路板的IC位置上适量的红胶(或黑胶),再用防静电设备(真空吸笔或子)将IC裸片正确放在红胶或黑胶上。

第六步:烘干。将粘好裸片放入热循环烘箱中放在大平面加热板上恒温静置一段时间,也可以自然固化(时间较长)。

第七步:邦定(打线)。采用铝丝焊线机将晶片(LED晶粒或IC芯片)与PCB板上对应的焊盘铝丝进行桥接,即COB的内引线焊接。

第八步:前测。使用专用检测工具(按不同用途的COB有不同的设备,简单的就是高精密度稳压电源)检测COB板,将不合格的板子重新返修。

第九步:点胶。采用点胶机将调配好的AB胶适量地点到邦定好的LED晶粒上,IC则用黑胶封装,然后根据客户要求进行外观封装。

第十步:固化。将封好胶的PCB印刷线路板放入热循环烘箱中恒温静置,根据要求可设定不同的烘干时间。

第十一步:后测。将封装好的PCB印刷线路板再用专用的检测工具进行电气性能测试,区分好坏优劣。
