自由电子激光器

自由电子激光器以自由电子为工作物质,将高能电子束的能量转换成激光的装置。 自由电子激光器一种利用自由电子的受激辐射,把相对论电子束的能量转换成相干辐射的激光器件。  ---查看全文 >>

关键字:自由电子激光器

自由电子激光器


自由电子激光器的介绍
自由电子激光器以自由电子为工作物质,将高能电子束的能量转换成激光的装置。
自由电子激光器一种利用自由电子的受激辐射,把相对论电子束的能量转换成相干辐射的激光器件。自由电子受激辐射的设想曾于1951年由Motz提出,并在1953年进行过实验,因受当时条件的限制,未能得到证实。1974年斯坦福大学的Madey等人重新提出了恒定横向周期磁场中的场致受激辐射理论,并首次在毫米波段实现了受激辐射;1976年Madey小组第一次实现了激光放大,1977年4月斯坦福大学Deacon等人才研制成第一台自由电子激光振荡器。它由一根抽成真空的长5.2米的铜管组成,外面绕有超导导线,以便在整个管上产生一个周期为3.2厘米的变化的横向静磁场(如图),轴上磁感应强度B_0为0.24特斯拉。铜管两端装有反射镜组成谐振腔,腔长12.7米,输出镜面的反射率为1.5%,能散度小于3\times10^{-3}的43.5兆电子伏的电子束由超导加速器产生。

自由电子激光器(FEL),所产生激光束的光学性质与传统激光器一样,具有高度相干、高能量的特点,其不同点在于其特殊的光源产生机制。传统利用气体、液体或固体(如半导体激光器)作为激光介质的激光器,其激光产生会使原本处于束缚态的原子或分子受到激发;对于FEL,激光产生则依靠将在磁场中运动的相对论电子束的动能转换为光子能量。由于电子束可以在磁场中自由移动,故命名为“自由电子激光器”。激光产生过程中没有传统意义上的介质,不需要实现粒子数反转,因此,这种激光不依赖于受激发射。自由电子激光器的核心是电子源(通常是粒子加速器)与相互作用区(把电子动能转换为光子能量)。

自由电子激光器

由于自由电子处于连续态,从理论上说其辐射波长不受固定波长限制。自由电子激光器比任何传统激光器都具有更宽的频带,因此调谐范围更宽,当前可涵盖微波,太赫兹,远红外,可见光区,甚紫外直至X射线。

自由电子激光器发明于1976年,发明者为斯坦福大学的John Madey。其研究核心基于Hans Motz的关于摇摆磁场构型的工作。Madey利用24MeV的电子束和5米长的摇摆器用于放大信号。不久之后,其他拥有加速器的实验室也加入到这种激光器的开发中来。

自由电子激光器的工作原理

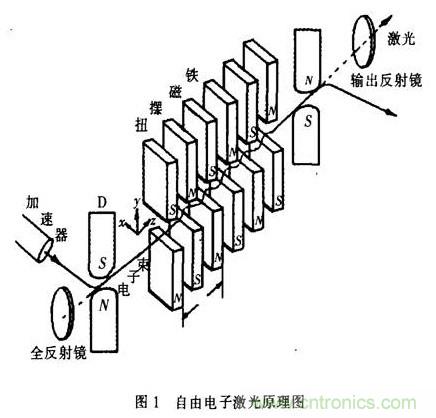

自由电子激光的物理原理是利用通过周期性摆动磁场的高速电子束和光辐射场之间的相互作用,使电子的动能传递给光辐射而使其辐射强度增大。利用这一基本思想而设计的激光器称为自由电子激光器(简称FEL)。如图1所示,一组扭摆磁铁可以沿z轴方向产生周期性变化的磁场.磁场的方向沿Y轴。由加速器提供的高速电子束经偏转磁铁D导入摆动磁场。由于磁场的作用.电子的轨迹将发生偏转而沿着正弦曲线运动,其运动周期与摆动磁场的相同。这些电子在XOZ面内摇摆前进.沿x方向有一加速度.因而将在前进的方向上自发地发射电磁波。辐射的方向在以电子运动方向为中心的一个角度范围内。

自由电子激光器

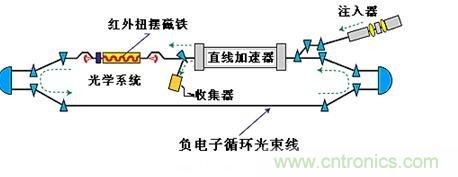

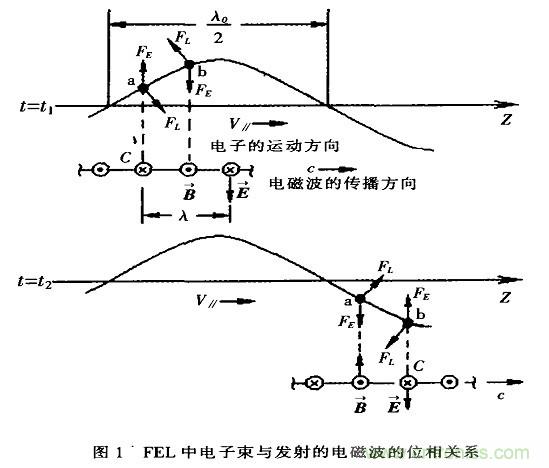

它的工作原理可简述如下。由加速器产生的高能电子经偏转磁铁注入到极性交替变换的扭摆磁铁中。电子因做扭摆运动而产生电磁辐射(光脉冲),光脉冲经下游及上游两反射镜反射而与以后的电子束团反复发生作用。结果是电子沿运动方向群聚成尺寸小于光波波长的微小的束团。这些微束团将它们的动能转换为光场的能量,使光场振幅增大。这个过程重复多次,直到光强达到饱和。作用后的电子则经下游的偏转磁铁偏转到系统之外。以上是FEL产生过程的比较形象的描述。从物理学角度看,这个过程就是电子对辐射的受激康普顿散射的结果。这里一个最为关键的环节是电子要聚集成许多短于光波波长的束团。因为,只有这样它的辐射才是相干的,而FEL的技术难度,恰恰也正在于此。电子束性能必须十分优越(能量分散小,方向分散小,时间稳定度高),同时流强尽可能大,才能达到要求,显然,FEL工作波长愈短,技术难度也就愈大。

自由电子激光器

通过稳定的电子束来泵浦,配置电子贮存环让电子束再加速并再循环使用,用静电方法或逆向运转的射频线性加速器使电子减速以充分利用出射电子束的剩余能量,使用上述任何一种方法都可以进一步增大总体效率。自由电子激光器输出的激光波长\lambda _s与电子的能量E有关:\lambda _s \sim 1/E^2,故改变电子束的加速电压就可以改变激光波长,这叫做电压调谐,其调谐范围很宽,原则上可以在任意波长上运转。在现有的电子枪和加速器的实验条件下,可以获得从毫米波到1000Å的光频波段范围内的连续调谐的相干辐射。自由电子激光器的输出功率与电子束的能量、电流密度以及磁感应强度B_0有关,它可望成为一种高平均功率、高效率(理论极限达40%)、高分辨率的具有稳定功率和频率输出的激光器件,采用它能够避免某些工艺上的麻烦(如激光工作物质稀缺、有毒或腐蚀金属、玻璃),另外,它基本上不存在使用寿命问题。
