LED 照明保险丝

LED 照明保险丝


什么是LED 照明保险丝

“保险丝”是起保险作用的“丝”。装在线路上是为了防止电线被损坏、老化等原因而造成的电线短路(线路短路时,电流会急剧增加,可能引起火灾的发生)。保险丝能在线路短路的情况下及时断开供电电源,起到保护线路 的作用。根据线路负载的不同,要选择不同规格的保险丝,这样即不影响正常供电,又能起保护作用。

开机脉冲对LED照明保险丝的选型要求

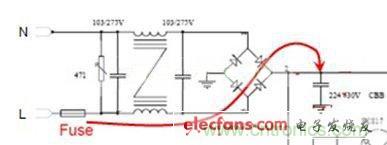

由于LED照明电路,在整流桥之前比较类似,所以针对LED照明输入电路来逐一分析影响因素:

LED照明保险丝

Fuse、PCB走线、整流桥,此3部分只影响参数R。如果总阻抗增加,会降低Peak值,同时增加脉冲宽度。

MOV,无影响

X电容,会影响C和R,但是与滤波电容相比,X电容往往非常小,可以忽略不计。所以也可以认为无影响。电感,本身带有阻抗与电感;所以一方面影响脉冲的Peak,另外也会起到延长脉冲的作用。在实际使用中,影响比较大一些。

滤波电容,由于电容量与ESR的存在,导致滤波电容的大小和种类的不同,开机脉冲的Peak与实际宽度也不一样。滤波电容是实际使用中对于开机脉冲影响最大的电源元件。

PFC:带有PF值要求的电路,往往使用更小的滤波电容,同时还会存在补偿电路,所以开机脉冲往往非常小。美国能源之星对》5w的LED照明灯具就有PF值要求;采用IEC标准的国家或地区25w以上有要求。

自恢复保险丝在LED产品中的应用电路


如果用WHPTC过流保护器作保护,将是另外一种结果,从原理可知,当电路的电流超过规定值时会讯速的自动保护,在排除故障后又自动复位,无需人工更换。对LED而言,电压的变化不是LED损坏的直接原因,而电流的增大才是LED的真正杀手。显而易见,利用WHPTC的这个特性,在LED的电路保护上具有绝对的优势,让简易电源供电变为现实。实践证明,在LED电路出现故障以前就有效保护了。在简易电源上,这个优势特别突出。对如下3图分析可见,因有了WHPTC后可省去恒流、恒压电路, LED的质量也提高了。器件成本、生产成本、故障率、服务成本等,都大大降低。也大大增加了产品的市场竞争力。所以谁先使用WHPTC,谁先占领市场。

LED照明保险丝
LED照明保险丝
LED照明保险丝

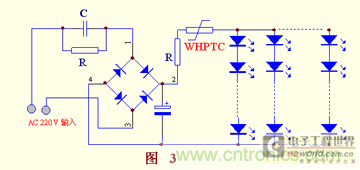

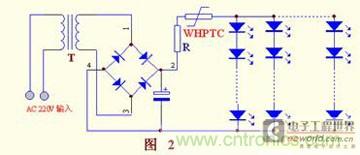

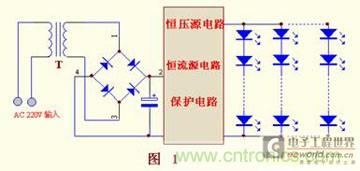

图:使用WHPTC前后的拓扑结构比较图
